Корпус ЩО-70 (2200х800х600) TDM в обрешётке

Корпус ЩО-70 (2200х800х600) TDM в обрешётке SQ0905-0142

Назначение

Предназначен для дальнейшей сборки распределительных щитов напряжением 0,4 кВ, током до 2500А.

Применение

• В производственных помещениях;
• В объектах промышленности.

Материалы

• Корпус — сертифицированная российская сталь (ГОСТ);
• Покрытие корпуса — текстурированный полиэстеровый порошок.

Конструкция

• Сборно-разборный конструктив;
• Монтажные панели в комплекте:
• H=80мм — 6шт.
• Планка монтажная рамки верхней (в комплекте) – 6 шт.

Преимущества

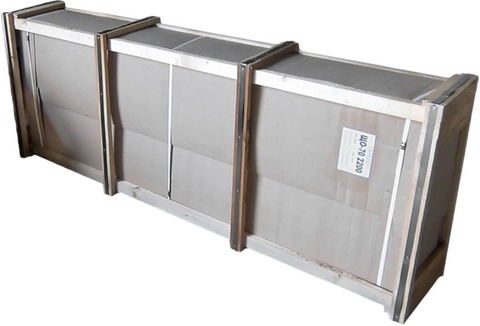

• Удобство хранения и транспортировки (корпус поставляется в разобранном виде в деревянной обрешетке);
• Удобство монтажа и быстрота сборки;
• Наличие вырезов для установки рукояток рубильников;
• Панель для измерительных приборов.

Условные обозначения

Корпус ЩО-70

• Щ — щит;
• О — одностороннего обслуживания;
• 70 — номер типовой электрической схемы
