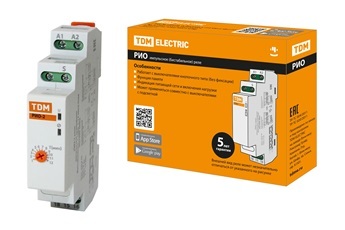

РИО-2 реле импульсное освещения (бистабильное, с тайм. 1-12 мин, 230В) TDM

РИО-2 реле импульсное освещения (бистабильное, с тайм. 1-12 мин, 230В) TDM SQ1510-0002

РИО-2 реле импульсное освещения (бистабильное, с тайм. 1-12 мин, 230В) TDM SQ1510-0002

Назначение

  • Для управления по двухпроводной сети осветительным и другим электрооборудованием из нескольких мест при помощи параллельно соединенных выключателей кнопочного типа

Применение

  • Применяется в схемах автоматики как комплектующее изделие

Материалы

  • Корпус переключателя выполнен из не поддерживающего горения пластика

Конструкция

  • Работают с выключателями кнопочного типа (без фиксации);
  • На лицевой панели реле имеется 2 индикатора: наличия сети (зеленый), подключения нагрузки (красный);
  • В РИО-2 на лицевой панели имеется таймер (1-12 минут), позволяющий отключить освещение через установленное время, до следующего нажатия на выключатель.
  • Реле имеют функцию памяти, т.е. восстанавливают свое состояние (контакт 15-18 разомкнут или замкнут) при восстановлении напряжения сети.
  • Двукратное нажатие кнопочного выключателя в течение 1 секунды отключает в РИО-2 работу по таймеру. При этом отсчет времени вестись не будет, и отключение реле произойдет только при повторном нажатии на кнопку.

Преимущества

  • Позволяют создавать схемы управления освещением из нескольких мест: в коридоре, на лестнице, во всем доме и др.
  • Использование реле позволяет упростить схему управления, уменьшить потери сети;
  • Использование реле дает экономию средств на проводах, по сравнению со схемами с проходными выключателями (нужен провод 2*0,35 кв.мм);
  • В схемах с реле в отличии от схемам с проходными выключателями возможно значительное увеличение числа выключателей при незначительном усложнении схемы.

Схемы подключения к сети

Схемы работы реле
