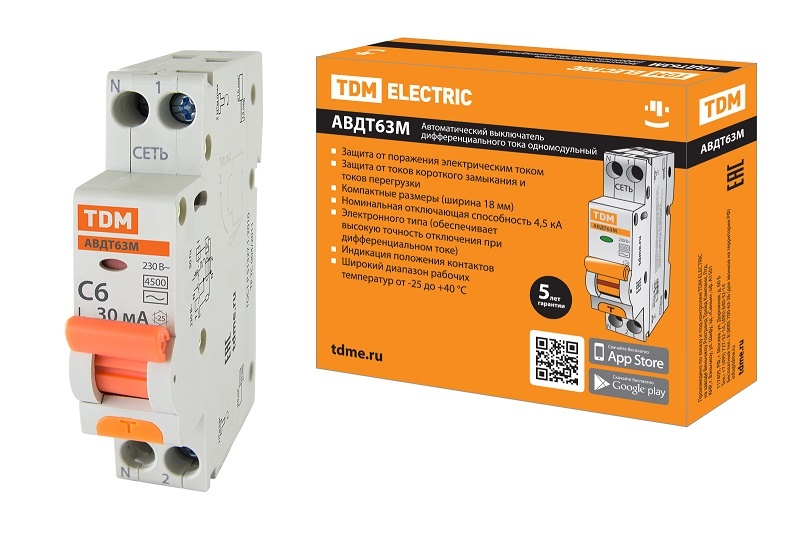

АВДТ 63М C6 30мА TDM

АВДТ 63М C6 30мА TDM SQ0202-0058

АВДТ 63М C6 30мА TDM SQ0202-0058

Маркировка

  • Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи.
  • Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях.
  • Характеристики электромагнитного расцепителя – зона срабатывания автоматического выключателя согласно время-токовой характеристики отключения
  • Номинальная отключающая способность – максимальный ток короткого замыкания, который аппарат способен отключить и остаться в работоспособном состоянии.
  • Дифференциальный ток – ток в миллиамперах (мА), протекающий по телу человека, прикоснувшегося к токоведущей части и стоящего на токопроводящем полу. Для защиты от поражения используют аппараты с уставками 10 и 30 мА. Аппараты с уставкой 100 и 300 мА используют для защиты от пожаров или как двухступенчатую селективную защиту.
  • Класс АС – защита от синусоидальных дифференциальных токов.
  • Устройство способно работать при температуре до -25 °С.
  • Схема устройства.

Назначение

  • Защита от токов короткого замыкания и токов перегрузки.
  • Защита от дифференциальных токов утечки (защита жизни человека от поражения электрическим током и защита от пожара).

Применение

  • Щиты этажные.

Материалы

  • Корпус и детали выполнены из пластика, не поддерживающего горение.
  • Контактные группы снабжены серебряными наплавками для увеличения срока службы контактов.
  • Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.

Преимущества

  • Компактная ширина модуля (18 мм) позволяет экономить место в электрических сборках по сравнению со стандартной шириной автоматического выключателя дифференциального тока АВДТ.
  • АВДТ63М – сочетает в себе функции автоматического выключателя и выключателя дифференциального тока.
  • На лицевой панели расположен механический индикатор положения контактов (включено/отключено).
  • Наличие шести заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при затягивании клеммных винтов.

Комплектация

  • АВДТ63М – 1 шт.
  • Индивидуальная упаковка (коробка) – 1 шт.
  • Руководство по эксплуатации. Паспорт – 1 шт.

Минимальная отгрузка, ед. 1
