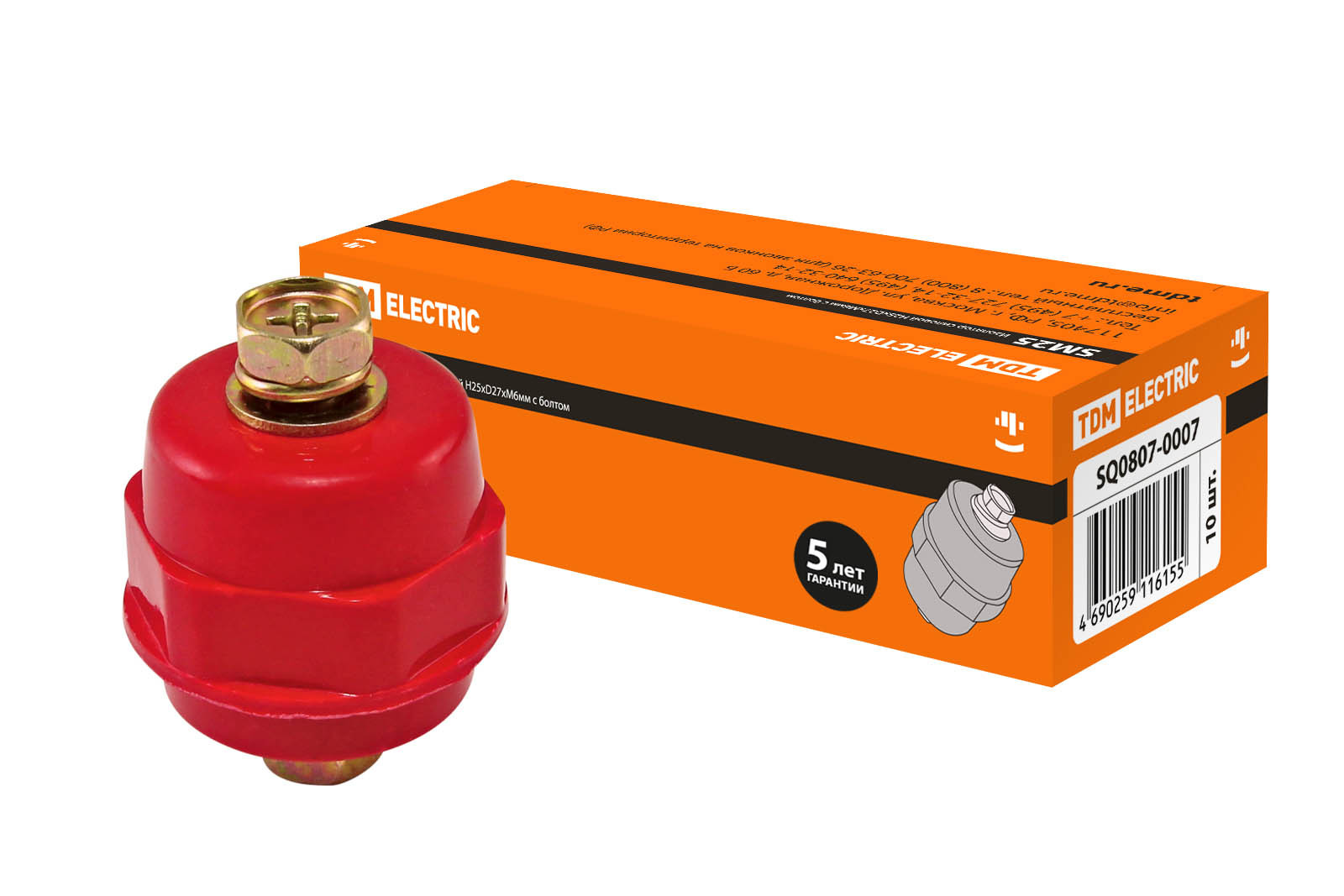

Изолятор SM25 силовой Н25хD27хМ6мм с болтом TDM

Изолятор SM25 силовой Н25хD27хМ6мм с болтом TDM SQ0807-0007

Изолятор SM25 силовой Н25хD27хМ6мм с болтом TDM SQ0807-0007

Назначение

  • Для крепления и фиксации токопроводящих плоских шин внутри силовых щитов, а также изоляции частей, находящихся под напряжением, от корпуса и панелей щитовой сборки.

Применение

  • Вводно-распределительные устройства ВРУ.
  • Шкафы распределительные силовые ШРС.
  • Щиты освещения ЩО.
  • Щиты управления ЩУ.
  • Прочие НКУ различного назначения.

Материалы

  • Корпус изоляторов выполнен из полиэфирной смолы армированной стекловолокном не поддерживающей горение.
  • Гильза изоляторов выполнена из латуни.

Конструкция

  • Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.
  • В комплекте с болтом идет шайба Гровера, которая предотвращает самоотвинчивание болта.
  • Каждая шина устанавливается минимум на двух изоляторах (на концах шины).
  • Возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

Преимущества

  • У изоляторов SQ0807-0043, SQ0807-0044, SQ0807-0045, SQ0807-0046 увеличен диаметр болта крепления плоских шин, за счет чего возросла механическая сила на изгиб до 10 кН.
  • Возможность крепления шин большой длины с одинаковым межфазным расстоянием без дополнительного выравнивания.
  • Изоляторы SQ0807-0051, SQ0807-0052 вводятся в ассортимент для удобства монтажа конструкции плоских шин в ступенчатом исполнении.
  • Абсолютная негорючесть изоляторов.
  • Могут устанавливаться как в горизонтальном, так и в вертикальном положении.
  • Гильза с закрытым дном обеспечивает надежную фиксацию болта.
Минимальная отгрузка, ед. 10
