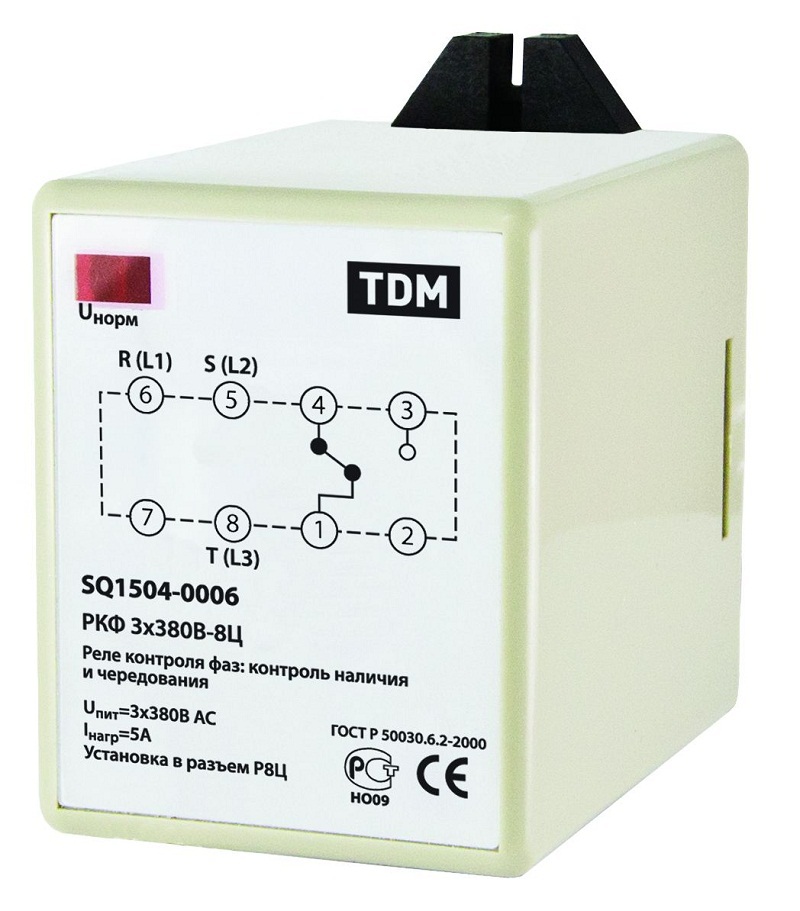

РКФ 3х380В-8Ц TDM

714.38 руб × = 714.38 руб

Описание

РКФ 3х380В-8Ц TDMSQ1504-0006

Назначение

Для защиты электрооборудования, питаемого трехфазной сетью в случаях:

  • нарушения чередования фаз,
  • пропадания одной и более фаз,
  • снижения межфазного напряжения до уровня 70% от номинального и более.

Применение

  • Защита трехфазного электрооборудования от недопустимых параметров электрической сети.

Материалы

  • Корпус изготовлен из негорючего самозатухающего пластика.

Преимущества

  • Самое доступный по цене тип реле контроля фаз на рынке;

Конструкция

  • Реле устанавливается на DIN-рейку шириной 35 мм или на монтажную плоскость с использованием цокольного разъема Р8Ц;
  • Реле не имеет регулировок, все параметры предустановленные.

Схема подключения к сети

Схемы работы реле





















Схема работы реле при пропадании и нарушении чередования фаз























Схема работы реле при падении межфазного напряжения

Расшифровка сокращений:

Н.З. – нормально замкнутый контакт,

Н.Р. – нормально разомкнутый контакт,

t1=3 сек – время задержки при отключении,

t2=0,5 сек – время задержки при повторном включении.
