ОМ-611 0,5/5А-01 (1ф, через ТТ, 0,5-5А) TDM

ОМ-611 0,5/5А-01 (1ф, через ТТ, 0,5-5А) TDM SQ1505-0006

ОМ-611 0,5/5А-01 (1ф, через ТТ, 0,5-5А) TDM SQ1505-0006



Назначение

Для контроля потребления мощности в однофазных сетях переменного тока и отключения потребителя в случае превышения установленного лимита мощности.

Применение

  • равномерное распределение потребляемой мощности между арендаторами для контроля общей выделенной мощности;
  • контроль за используемой потребителем электрической мощностью при введении лимитов потребления электроэнергии;
  • защита изношенных сетей от перегрузок, связанных с подключением мощных нагрузок;
  • контроль несанкционированных подключений к электрической сети потребителя.

Материалы

  • корпус реле выполнен из не поддерживающего горение пластика

Конструкция и принцип работы

  • Ограничитель ОМ-3 контролирует величину напряжения и величину потребляемого тока нагрузки встроенным трансформатором тока. Ограничитель ОМ-611 работает через внешний трансформатор тока. Сигналы, пропорциональные напряжению сети и току, поступают в вычислительный блок, где производится расчет действующего значения потребляемой мощности.
  • При превышении установленного лимита потребляемой мощности ограничитель отключает нагрузку на заданное время, которое устанавливается регулятором на лицевой панели.
  • При контроле значения мощности более 2 кВА необходимо использование контактора.

Преимущества

  • ограничитель обеспечивает контроль потребления мощности на вводе в сеть потребителя;
  • ограничитель ОМ-3 имеет удобную двухпозиционную защелку на DIN-рейку, фиксируемую в обоих положениях;
  • ограничитель ОМ-611 работает с внешним трансформатором тока, поэтому диапазон контролируемой мощности лимитирован только номинальным током измерительного трансформатора тока, подключаемого к нему;
  • ОМ-611 имеет дополнительную функцию реле напряжения, обеспечивающую защитное отключение нагрузки при выходе питающего напряжения из диапазона 160-260 В;
  • на корпусе наклеена фирменная защитная голограмма TDM ELECTRIC, подтверждающая качество изделия;
  • продукция имеет привлекательную цену ниже большинства имеющихся на рынке аналогов.

Схемы подключения к сети

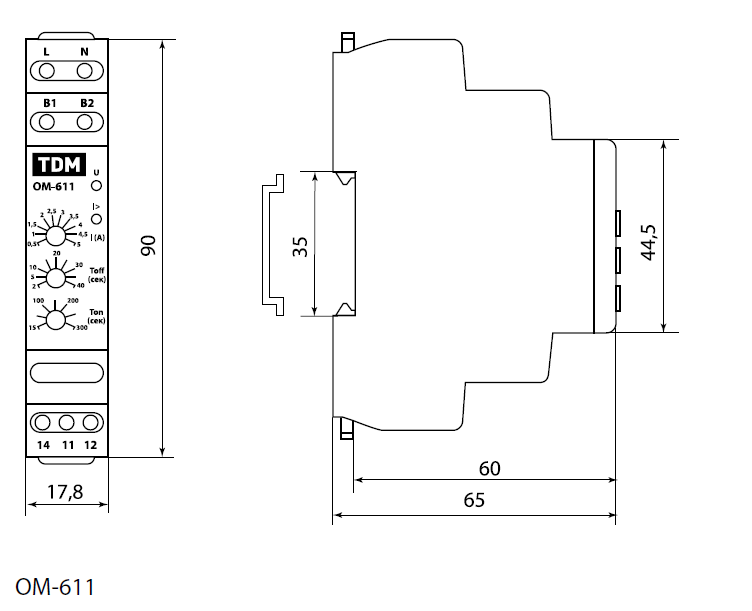

Габаритные размеры (мм)

Минимальная отгрузка, ед. 1
