Шина медная гибкая ШМГ 2х(20x1мм) 2м., шт.

Ширина, мм 20
2250 руб × = 2250 руб

Описание

Гибкая медная изолированная шина применяется для распределения и передачи электроэнергии во всех типах низковольтных установок. Она обеспечивает гибкость соединений и устойчивость их к коррозии.Шины могут использоваться в самых экстремальных условиях от - 25°С до + 105°С Конструкция • Шина медная гибкая состоит из нескольких полос электротехнической меди, покрытых ПВХ оболочкой с высоким электрическим сопротивлением.



Гибкая изолированная шина ШМГ 20х1х2x2000

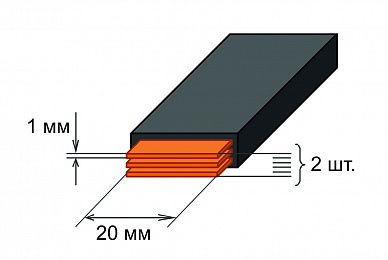

Габаритные размеры:

Сечение – 40 мм²
Длина шины  – 2 м (до 6м)
Толщина пластин – 1 мм
Ширина пластин – 20 мм
Количество пластин – 2 шт.
Вес шины – 0,85 кг
Электрические характеристики:
Диэлектрическая проницаемость - 20 кВ/мм
Напряжение использования - 1000В AC/1500В DC
Температура использования - От -40ºС до +105ºС

Изоляция -оболочка ПВХ, расятжимая, черная:
Толщина от 1,5 до 2 мм
Прочность растяжения › 200%





Допустимая сила тока:                     Сравнительная таблица

При ΔТ= 20°  172 А
При ΔТ = 30° 215 А
При ΔТ = 40° 250 А
При ΔТ = 50° 280 А
При ΔТ = 60° 306 А
При ΔТ = 70° 329 А
При ΔТ = 80° 350 А
           ΔТ - повышение температуры
           проводника.
            (Определяется как разница
            между температурой шины и
            температурой внутри  шкафа)

 Коэффициент при
 параллельном подключении:

 Две шины  –   1,72
 Три шины  –   2,25



Конкретные преимущества использования
гибкой изолированной шины

-  Меньшее сечение на одну силу тока и
   меньше места
для установки по сравнению
   с кабелем.
 - Изоляция позволяет располагать шины
    ближе друг
к другу, чем при использовании
    неизолированной ошиновки.

 - Изолированные шины имеют контактные
    площадки.
Благодаря этому шины работают

при меньшей температуре.
-  Нет необходимости установки клеммных зажимов.
-  Возможность изгиба на ребро, по длине, в одной

плоскости на большой радиус.

-  Хорошее сопротивление вибрации
