Регулятор РРМГ-12 TDM

10781.85 руб × = 10781.85 руб

Описание

Регулятор реактивной мощности РРМГ-12

Регулятор реактивной мощности РРМГ-12
Сертификаты:

Для просмотра и печати сертификата
кликните на его номер

    Назначение

    • Удержание заданного параметра коэффициента мощности.
    • Индикация и контроль параметров сети.
    • Обеспечение оптимальной работы конденсаторов в тяжелых режимах эксплуатации, в том числе в режимах перенапряжения и при наличии гармонических составляющих.

    Применение

    • В системах автоматического регулирования компенсации реактивной мощности в трехфазных сетях 0,4 кВ с симметричной, не быстроменяющейся нагрузкой, как с наличием гармонических составляющих, так и без них.

    Принцип работы:

    • Регулятор реактивной мощности РРМГ-12, применяемый в установках компенсации реактивной мощности (УКРМ), оснащен измерительными контурами тока и напряжения. После цифровой обработки измеренных величин с высокой точностью определяются значения коэффициента мощности, и, путем подключения или отключения необходимого числа батарей (ступеней) конденсаторов, осуществляется регулирование реактивной мощности.
    • Регулятор рассчитывает необходимые включения и отключения ступеней согласно различным алгоритмам:
      • задержки на включение/отключение,
      • задержки на повторное включение,
      • предотвращения резонансных явлений,
      • внешней последовательности.
    • Регулятор обеспечивает следующие виды защит конденсаторов (ступеней):
      • защита от гармонического искажения напряжения,
      • защита от перенапряжения,
      • защита от частых переключений,
      • защита от мгновенных двойных включений.

    Преимущества

    • 12 типов выходных последовательностей.
    • 12 ступеней выходных контуров.
    • Отображение коэффициентов нелинейного искажения напряжения и тока.
    • Отображение полного коэффициента мощности сети PF *
    • Отображения основного коэффициента мощности сети DPF **
    • Высокая точность измерений, 4-х разрядный дисплей.
    • Удобный в эксплуатации простой интерфейс.
    • Ручной и автоматический режим работы.
    • Автоматический режим расчета емкости С1.
    • Настройки сохраняются при пропадании напряжения.

    *Полный коэффициент мощ¬ности сети, принятые обозначения: PF, Power Factor, cos(Φ), в сетях без гармонического искажения равно cos(φ).
    **Основной коэффициента мощно¬сти сети, принятые обозначения: DPF, Displacement Power Factor, cos(φ).
    коэффициенты связаны между собой: cos(Φ)=cos(φ)х cos(ψ), где cos(ψ) – коэффициент нелинейных искажений сети (КНИ, distortion power factor).

    Сравнительная таблица аналогов по сериям

    TDM Electric Lovato BELUK Диал ЗАО «РУСЭЛТ» VMtec Gruppo Energia DUCATI ENERGIA RTR ENERGIA
    РРМГ-12 DCRK DCRJ BLR-CX BLR-CX РКМ RPC, LSB ERN REGO PR

    Comar ETI BMR ZEZ SILKO Electronicon Epcos Schneider Electric Legrand KMB systems
    BMR, QSR PFC FCR, GCR PFR, NOVAR CR2020/CR2020D, PFR-X BR6000-R6 and BR6000-R12 Varlogic RT Alptec NOVAR
    1106, 1114, 1206 1214
    1005, 1007, 1005D 1007D.

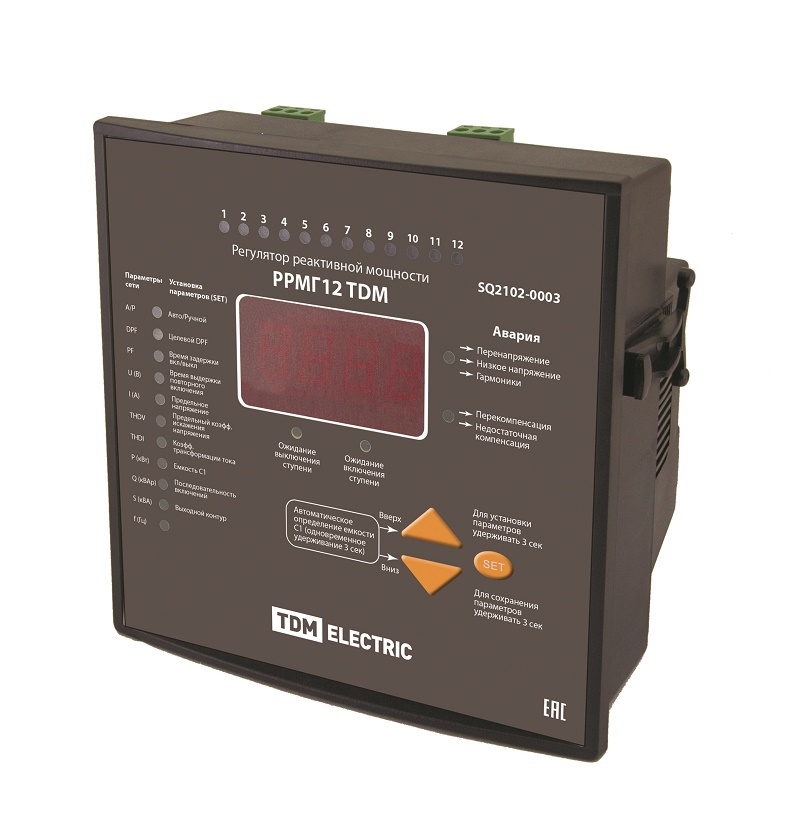

    Лицевая панель

    1 - индикация включенных ступеней, емкости С1….С12
    2 – левая сторона индикация параметров, правая сторона в режиме программирования установка параметров.
    3 - индикация режима работы авт /ручной/установка параметров
    4 – индикация DPF/ установка DPF
    5 – индикация PF/ установка задержка времени на вкл/выкл
    6 – индикация U / установка задержка времени на повторное включение
    7 – индикация I / установка максимального U
    8 – индикация THDV / установка THDV
    9 – индикация THDI / установка коэффициента трансформации
    10 – индикация P / установка емкости C1
    11 – индикация Q / установка выходной последовательности
    12 – индикация S / установка количества ступеней
    13 – индикация fn
    15 – индикация аварии перенапряжение/ низкое напряжение / гармоники
    16 – индикация аварии перекомпенсация / недокомпенсация
    17 – индикация ожидания включения ступени
    18 – индикация выключения ступени
    19 – кнопка вверх
    20 – кнопка SET (используется для режима установки параметров)
    21 – кнопка вниз
    22 – одновременное нажатие двух кнопок 19 и 21 в течении 3 секунд (автоопределние емкости С1)

    • Регулятор позволяет подключать от 1 до 12 ступеней по одной из 12 схем ступенчатого регулирования. Это означает, что можно подключать как одинаковые емкости конденсаторов, например «25: 25: 25: 25» кВАр, так и разные емкости конденсаторов, например «7,5: 12,5: 25: 25: … 25» или «7,5: 7,5: 15: 30: 60: 60: …60» кВАр. Регулятор позволяет выбирать схему исходя из потребности точности регулирования и щадящим режимом работы ступеней.
    • Регулятор выполняет функцию защиты конденсаторов от аварийных режимов работы. Так функция защита по напряжению отключает конденсаторы, в случае увеличения напряжение свыше заданном пользователем максимального значения, функция защита от гармонических искажений сети по напряжению THDU, отключит конденсаторы при превышении данного значения.
    • Регулятор позволяет сберегать ступени от частого включения. В момент, когда нужно поменять значение емкости, включить и отключить необходимые ступени, начинается отчет времени, установленный пользователем задержкой на включение/отключение. Регулируемая от 2 до 200с такая задержка позволяет снизить частоту переключений. Другая функция, задержка (от 0 до 240с) на повторное включение одной и той же ступени, защищает конденсатор, не позволяя нагреваться от частых повторных включений.

    Габаритные размеры
