Трансформаторы тока ТТН (кл.точн.0,5)



ТТН 100/1000/5-15VA/0,5 TDM

ТТН 100/1000/5-15VA/0,5 TDMSQ1101-0137

1203.52 руб


ТТН 100/1200/5-15VA/0,5 TDM

ТТН 100/1200/5-15VA/0,5 TDMSQ1101-0138

1250.29 руб


ТТН 100/1500/5-15VA/0,5 TDM

ТТН 100/1500/5-15VA/0,5 TDMSQ1101-0140

1346.99 руб


ТТН 100/2000/5-15VA/0,5 TDM

ТТН 100/2000/5-15VA/0,5 TDMSQ1101-0142

1491.92 руб

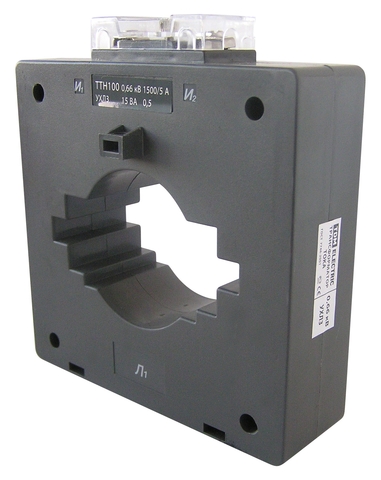

ТТН 100/2500/5-15VA/0,5 TDM

ТТН 100/2500/5-15VA/0,5 TDMSQ1101-0143

1996.73 руб


ТТН 100/3000/5-15VA/0,5 TDM

ТТН 100/3000/5-15VA/0,5 TDMSQ1101-0144

2254.44 руб


ТТН 125/1500/5A-15VA/0,5 TDM

ТТН 125/1500/5A-15VA/0,5 TDMSQ1101-0145

2283.17 руб


ТТН 125/2000/5A-15VA/0,5 TDM

ТТН 125/2000/5A-15VA/0,5 TDMSQ1101-0146

2570.41 руб


ТТН 125/2500/5A-15VA/0,5 TDM

ТТН 125/2500/5A-15VA/0,5 TDMSQ1101-0147

3000.65 руб


ТТН 125/3000/5A-15VA/0,5 TDM

ТТН 125/3000/5A-15VA/0,5 TDMSQ1101-0148

3442.64 руб


ТТН 125/4000/5A-15VA/0,5 TDM

ТТН 125/4000/5A-15VA/0,5 TDMSQ1101-0149

3981.53 руб


ТТН 30/200/5-10VA/0,5 TDM

ТТН 30/200/5-10VA/0,5 TDMSQ1101-0088

595.32 руб


ТТН 30/200/5- 5VA/0,5 TDM

ТТН 30/200/5- 5VA/0,5 TDMSQ1101-0080

585.67 руб


ТТН 30/250/5- 5VA/0,5 TDM

ТТН 30/250/5- 5VA/0,5 TDMSQ1101-0081

585.67 руб


ТТН 30/300/5-10VA/0,5 TDM

ТТН 30/300/5-10VA/0,5 TDMSQ1101-0090

595.32 руб


ТТН 30/300/5- 5VA/0,5 TDM

ТТН 30/300/5- 5VA/0,5 TDMSQ1101-0082

585.67 руб


ТТН 30T/100/5-5VA/0,5 TDM

ТТН 30T/100/5-5VA/0,5 TDMSQ1101-0064

601.18 руб


ТТН 30T/150/5- 5VA/0,5 TDM

ТТН 30T/150/5- 5VA/0,5 TDMSQ1101-0066

585.67 руб


ТТН 40/300/5-10VA/0,5 TDM

ТТН 40/300/5-10VA/0,5 TDMSQ1101-0105

644.23 руб


ТТН 40/300/5- 5VA/0,5 TDM

ТТН 40/300/5- 5VA/0,5 TDMSQ1101-0093

585.67 руб


Назначение

  • Для получения слаботочного сигнала, пропорционального протекающему по силовой цепи току в сетях до 0,66кВ 50 Гц.

Применение

  • В схемах контроля энергопотребления с помощью измерительных приборов, учёта энергопотребления, управления средствами автоматами и защиты.

Материалы

  • Корпус из негорючего самозатухающего пластика.

Преимущества

  • Все трансформаторы внесены в государственный реестр средств измерений и имеют свидетельство типа CN.C.34.004.A №36109.
  • Все трансформаторы поверенные и имеют соответствующие штампы на корпусе и в паспорте.
  • Ассортимент трансформаторов ТТН класса точности 0,5 очень широк и охватывает ряд востребованных исполнений, таких как ТТН-Ш: 300-1000А; ТТН60; ТТН100 и ТТН125,  отсутствующих у ряда российских производителей
  • Клеммные зажимы вторичной обмотки закрыты прозрачной крышкой, что обеспечивает электробезопасность при эксплуатации.
  • Возможность пломбировки крышки вторичной обмотки, что позволяет исключить несанкционированное подключение к ней.
  • Возможность подключения как медных, так и алюминиевых проводников к трансформаторам тока ТТН-Ш со встроенной шиной.

Конструкция

  • Неразборная конструкция корпуса.
  • Способы монтажа: на шину с помощью специальной фиксирующей распорки или на монтажную панель щитка и использованием специальных кронштейнов.
  • Универсальное окно, позволяющее подключать внешние шины различных размеров и конфигураций в трансформаторах тока ТТН без встроенной шины.
  • В комлектацию входят 4 кронштейна для крепления трансформатора тока на монтажную панель, крепежная планка для крепления на шину и 2 винта с пластиковыми наконечникам к ней, а также инструкция.
  • Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать трансформатор.

Таблица аналогов



TDM - ТТН ЭЛТИ – Т-0,66 Свердловский завод ТТ – ТОП, ТШП
ТТН-Ш Т-0,66-М-У3 ТОП-0,66 1-200А
ТТН-30 Т-0,66-М-У3 200/5А… Т-0,66-М-У3 400/5А ТШП-0,66 200-400А
ТТН-40 Т-0,66-М-У3 500/5А… Т-0,66-М-У3 800/5А ТШП-0,66 300-800А
ТТН-60 - -
ТТН-85 Т-0,66-М-У3 1000/5А… Т-0,66-М-У3 2000/5А ТШП-0,66 800А
ТТН-100 ТШП-0,66 1000-2000А -
ТТН-125 - -



Габаритные размеры
