Ящики управления Я5000

                Ящики управления  Я5000 представляют собой группу малогабаритных НКУ, предназначенных для решения несложных задач управления электродвигателями и фидерами.



Я 5110-1874 УХЛ4 Т.р.0,4-0,63А 0...

Ящик управления Я 5110-1874 УХЛ4 Т.р.0,4-0,63А 0,18 кВт

3990 руб


Я 5110-2074 УХЛ4 Т.р.0,63-1,0А 0...

Ящик управления Я 5110-2074 УХЛ4 Т.р.0,63-1,0А 0,25 кВт

3990 руб


Я 5110-2274 УХЛ4 Т.р.1-1,6А ...

Ящик управления Я 5110-2274 УХЛ4 Т.р.1-1,6А 0,55 кВт

3990 руб


Я 5110-2474 УХЛ4 Т.р.1,6-2,5А ...

Ящик управления Я 5110-2474 УХЛ4 Т.р.1,6-2,5А 0,75 кВт

3990 руб


Я 5110-2674 УХЛ4 Т.р.2,5-4А ...

Ящик управления Я 5110-2674 УХЛ4 Т.р.2,5-4А 1,5 кВт

3990 руб


Я 5110-2774 УХЛ4 Т.р.4-6А ...

Ящик управления Я 5110-2774 УХЛ4 Т.р.4-6А 2,2 кВт

3990 руб


Я 5110-2874 УХЛ4 Т.р.4-6А ...

Ящик управления Я 5110-2874 УХЛ4 Т.р.4-6А 2,2; 2,5 кВт

3990 руб


Я 5110-2974 УХЛ4 Т.р.5,5-8А ...

Ящик управления Я 5110-2974 УХЛ4 Т.р.5,5-8А 3 кВт

3990 руб


Я 5110-3074 УХЛ4 Т.р.7-10А ...

Ящик управления Я 5110-3074 УХЛ4 Т.р.7-10А 3,7; 4 кВт

4200 руб


Я 5110-3174 УХЛ4 Т.р.9-13А ...

Ящик управления Я 5110-3174 УХЛ4 Т.р.9-13А 5; 5,5 кВт

4200 руб


Я 5110-3274 УХЛ4 Т.р.12-18А ...

Ящик управления Я 5110-3274 УХЛ4 Т.р.12-18А 6,5; 8 кВт

4200 руб


Я 5110-3474 УХЛ4 Т.р.17-25А ...

Ящик управления Я 5110-3474 УХЛ4 Т.р.17-25А 7,5; 11 кВт

4200 руб


Я 5110-3574 УХЛ4 Т.р.23-32А ...

Ящик управления Я 5110-3574 УХЛ4 Т.р.23-32А 12,5; 15 кВт

4501 руб


Я 5110-3674 УХЛ4 Т.р.30-40А ...

Ящик управления Я 5110-3674 УХЛ4 Т.р.30-40А 18,5 кВт

4501 руб


Я 5110-3774 УХЛ4 Т.р.37-50А ...

Ящик управления Я 5110-3774 УХЛ4 Т.р.37-50А 20; 22 кВт

5420 руб


Я 5110-3874 УХЛ4 Т.р.48-65А ...

Ящик управления Я 5110-3874 УХЛ4 Т.р.48-65А 30 кВт

5420 руб


Я 5110-3974 УХЛ4 Т.р.63-80А ...

Ящик управления Я 5110-3974 УХЛ4 Т.р.63-80А 37; 40 кВт

5631 руб


Я 5110-4174 УХЛ4 Т.р.106-143А ...

Ящик управления Я 5110-4174 УХЛ4 Т.р.106-143А 55 кВт

12561 руб


Я 5110-4274 УХЛ4 Т.р.100-160А 75...

Ящик управления Я 5110-4274 УХЛ4 Т.р.100-160А 75; 80 кВт

14896 руб


Я 5111-1874 УХЛ4 Т.р.0,4-0,63А 0...

Ящик управления Я 5111-1874 УХЛ4 Т.р.0,4-0,63А 0,18 кВт

3850 руб


Простой ящик управления двумя электродвигателями, с защитой каждого двигателя:

  • по току короткого замыкания,
  • по току перегрузки при пуске двигателя
  • по току перегрузки (тепловому току) во время работы двигателя.


Ящики управления электродвигателями предназначены для:

  • пуска одного или нескольких электродвигателей;
  • поддержания продолжительного, кратковременного, повторно-кратковременного режимов работы электродвигателей;
  • контроль минимального количества пусковых параметров ( Iпуск./Iном., Iк.з. ) и параметров контроля продолжительной работы ( Iтепл. ) электродвигателя
  • отключения вращающегося электродвигателя.

Дополнительно в ящиках управления электродвигателями могут быть реализованы расширенные функции:

  • осуществление местного, дистанционного или автоматического управления работой электродвигателя(ей);
  • осуществление плавного пуска электродвигателя;
  • поддержание экономичного режима работы электродвигателя;
  • плавный останов электродвигателя;
  • контроль и визуализация основных и дополнительных амплитудно-частотных характеристик (АЧХ) электрической цепи питания электродвигателя и характеристик состояния электродвигателя (например, температура обмоток электродвигателя, скорость вращения);
  • сбор информации о параметрах работы электродвигателя;
  • передача собранной информации по одному или нескольким стандартным интерфейсам к месту её хранения и/или обработки.

Ящики управления электродвигателями включают обширную группу малогабаритных низковольтных комплектных устройств (НКУ) среди которых есть как унифицированные серии, так и большое число нестандартных устройств с характеристиками, определяемыми заказчиками.


Схемы ящиков управления:

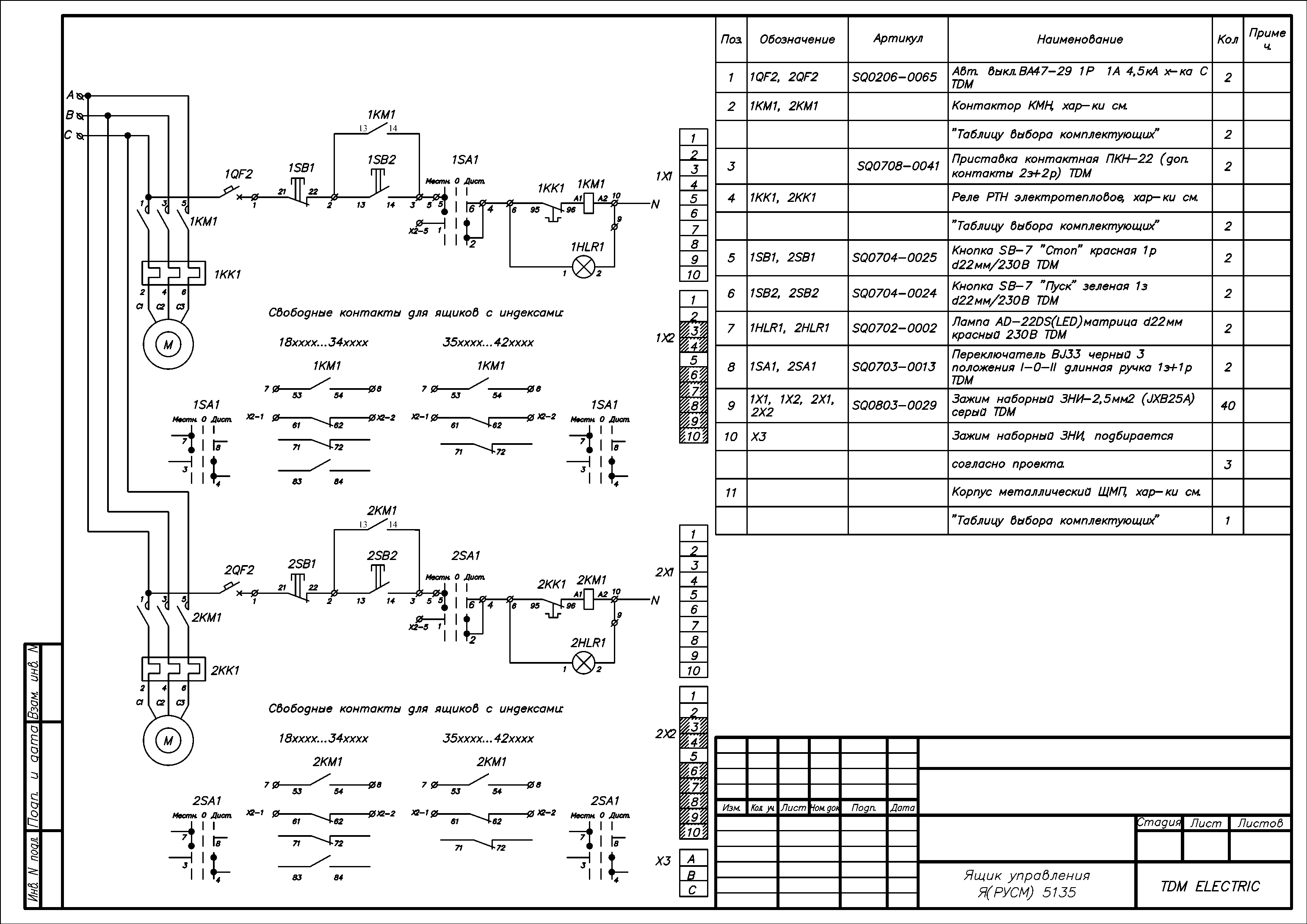

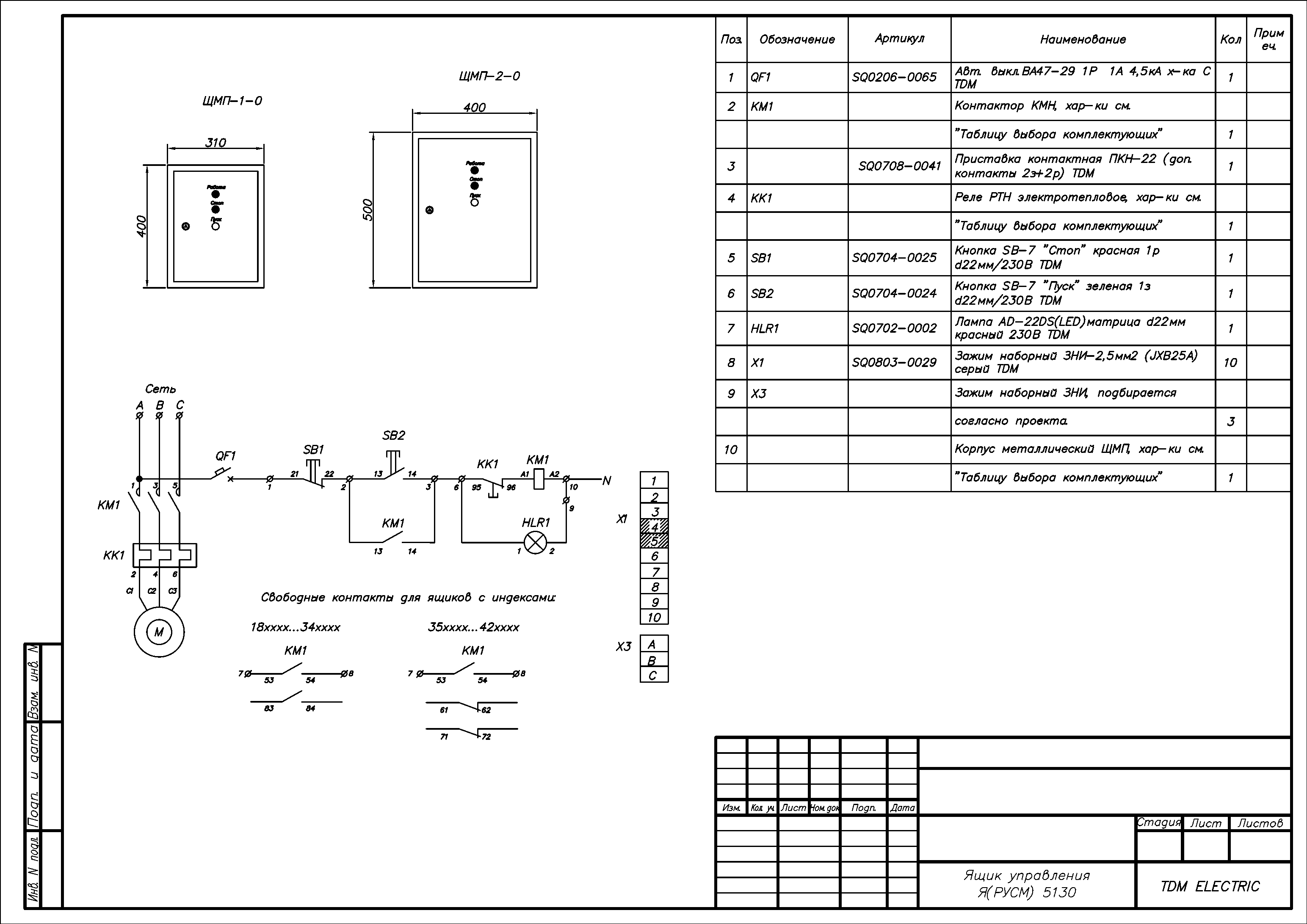

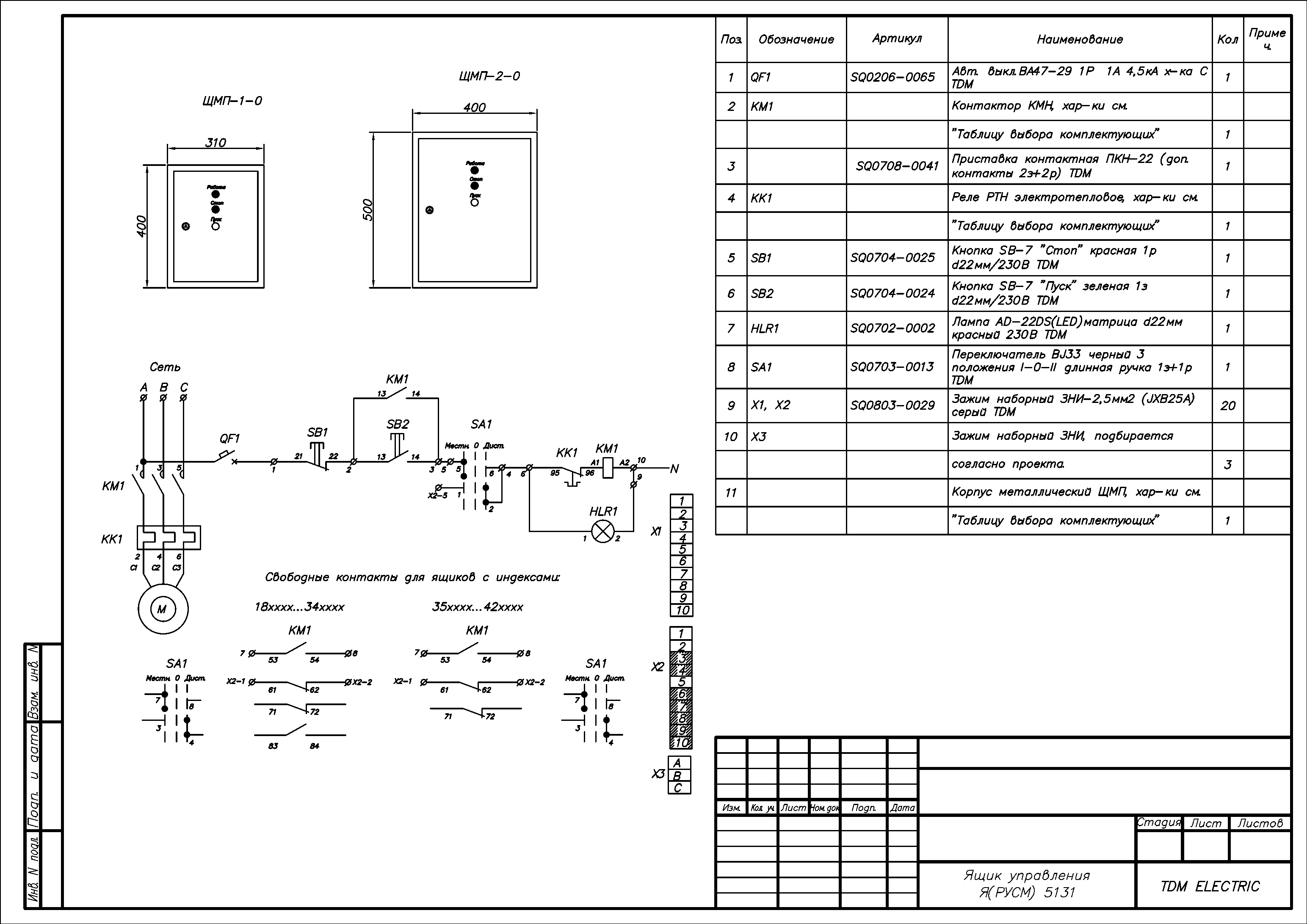

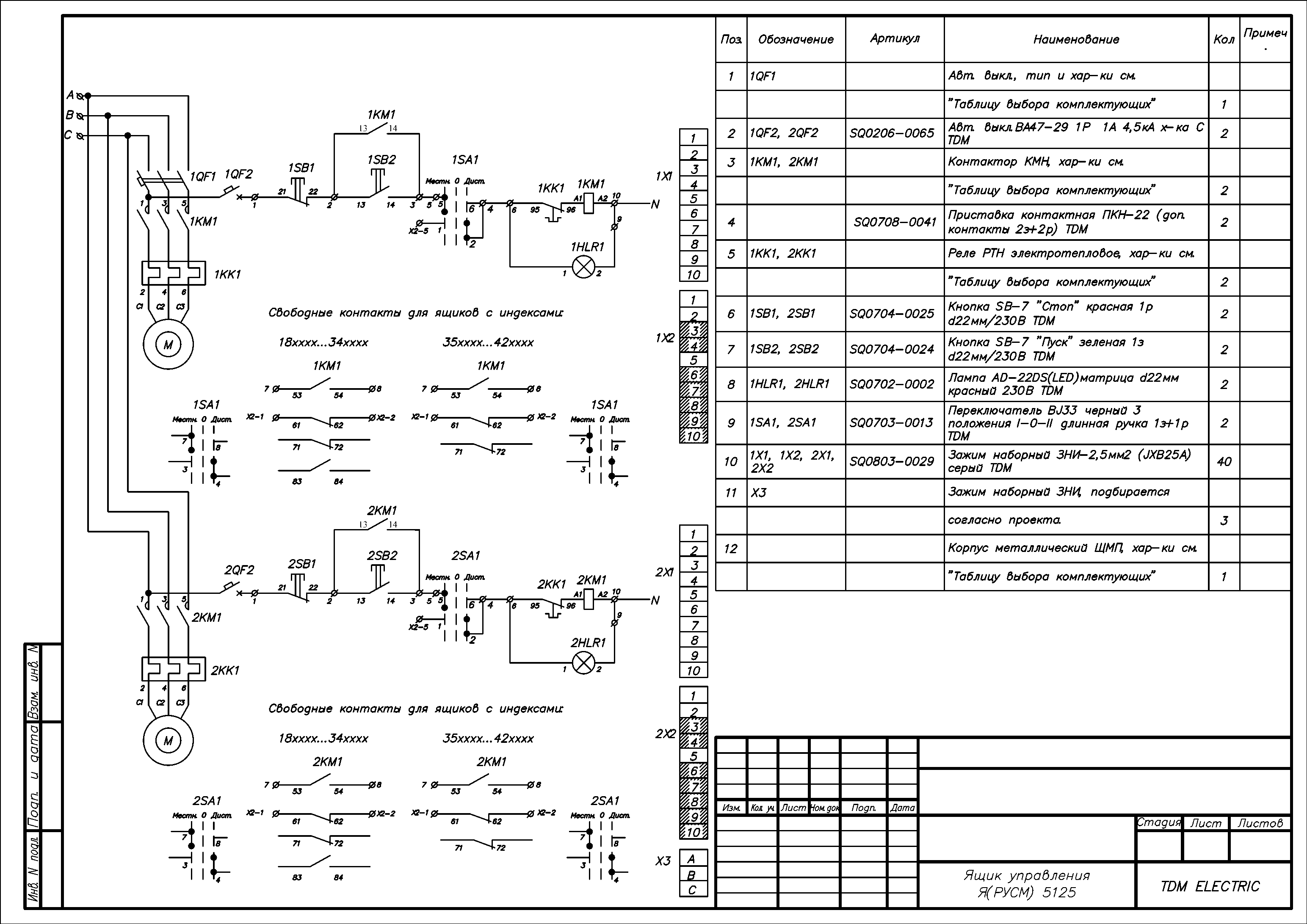

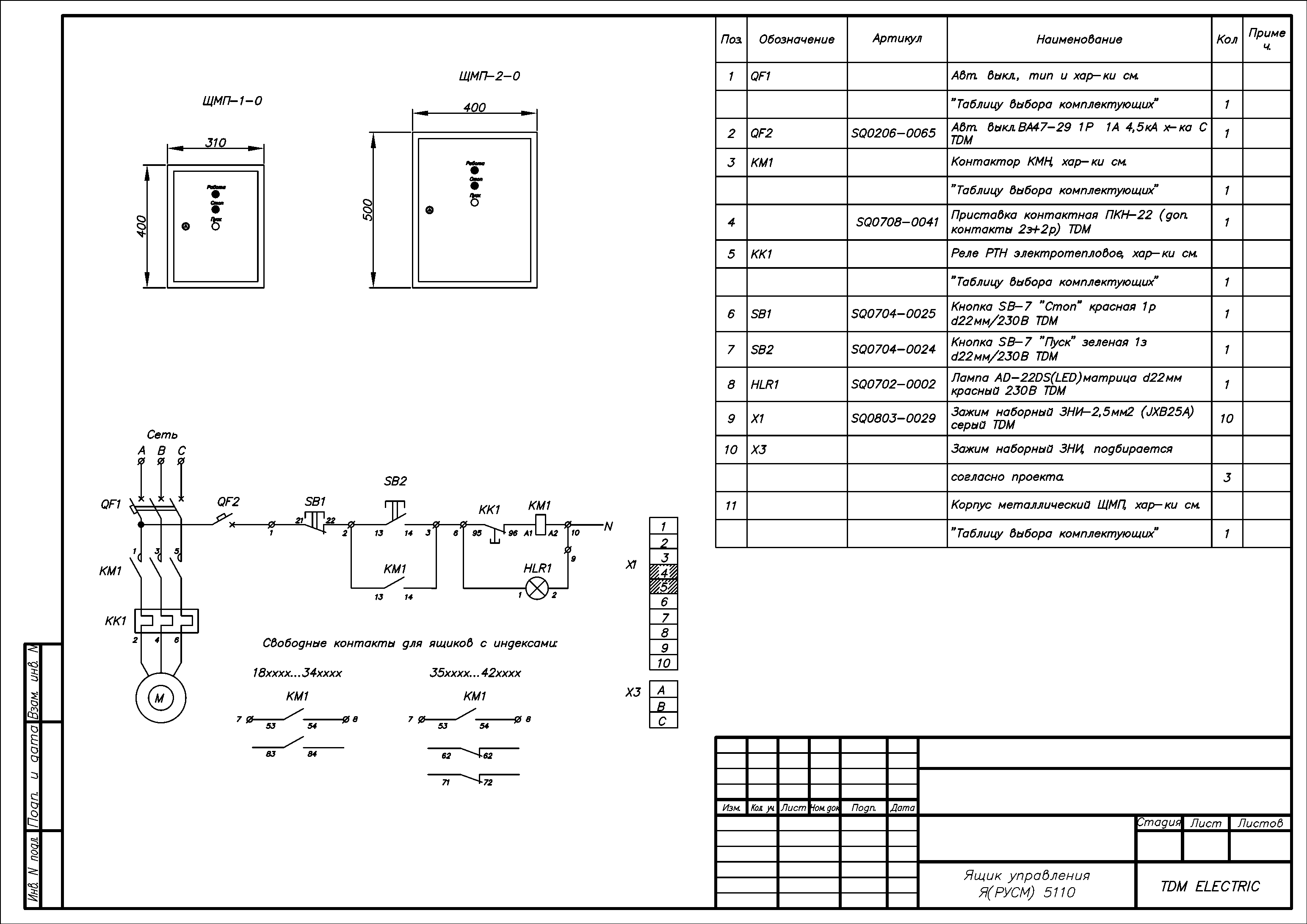

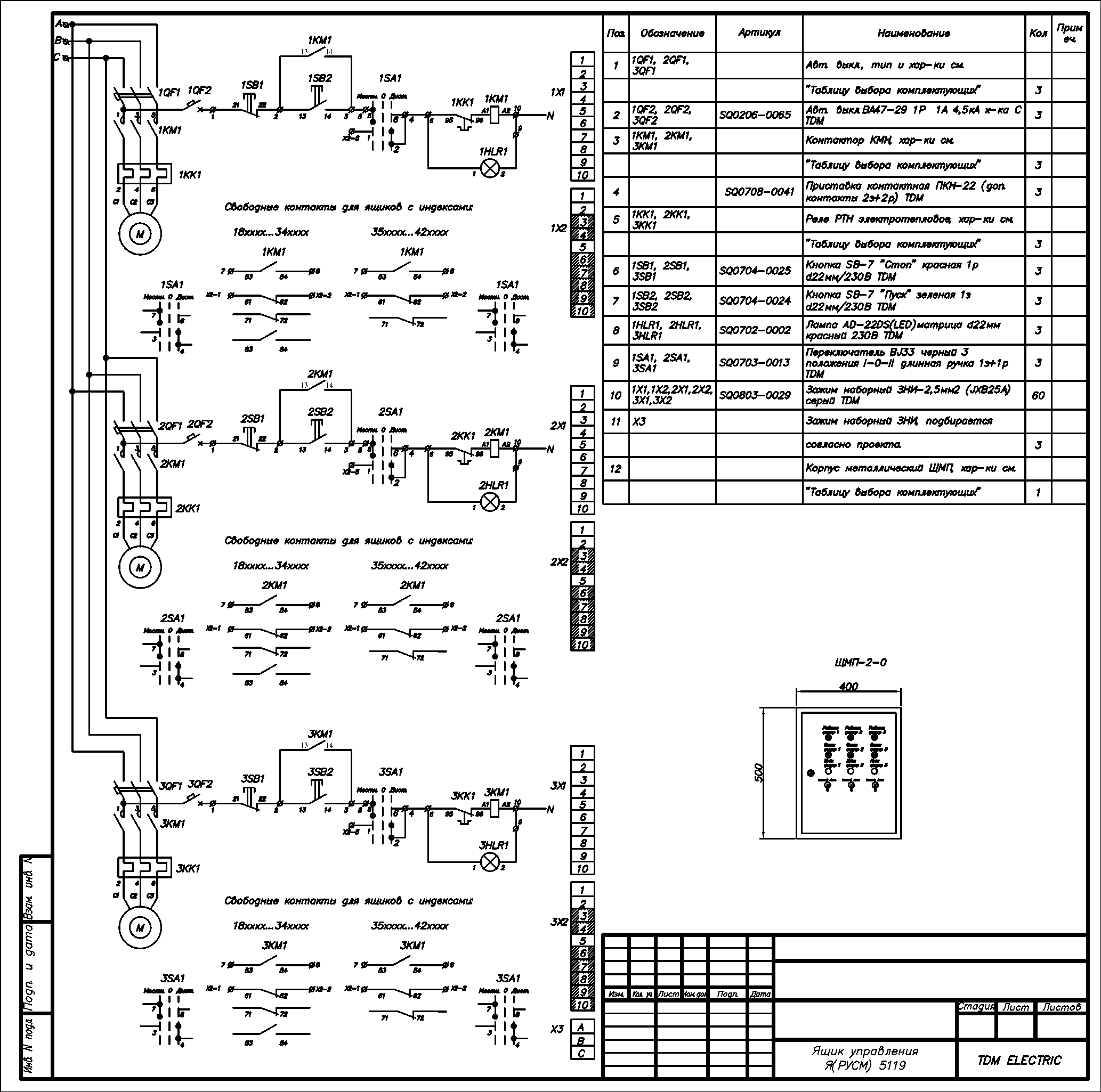

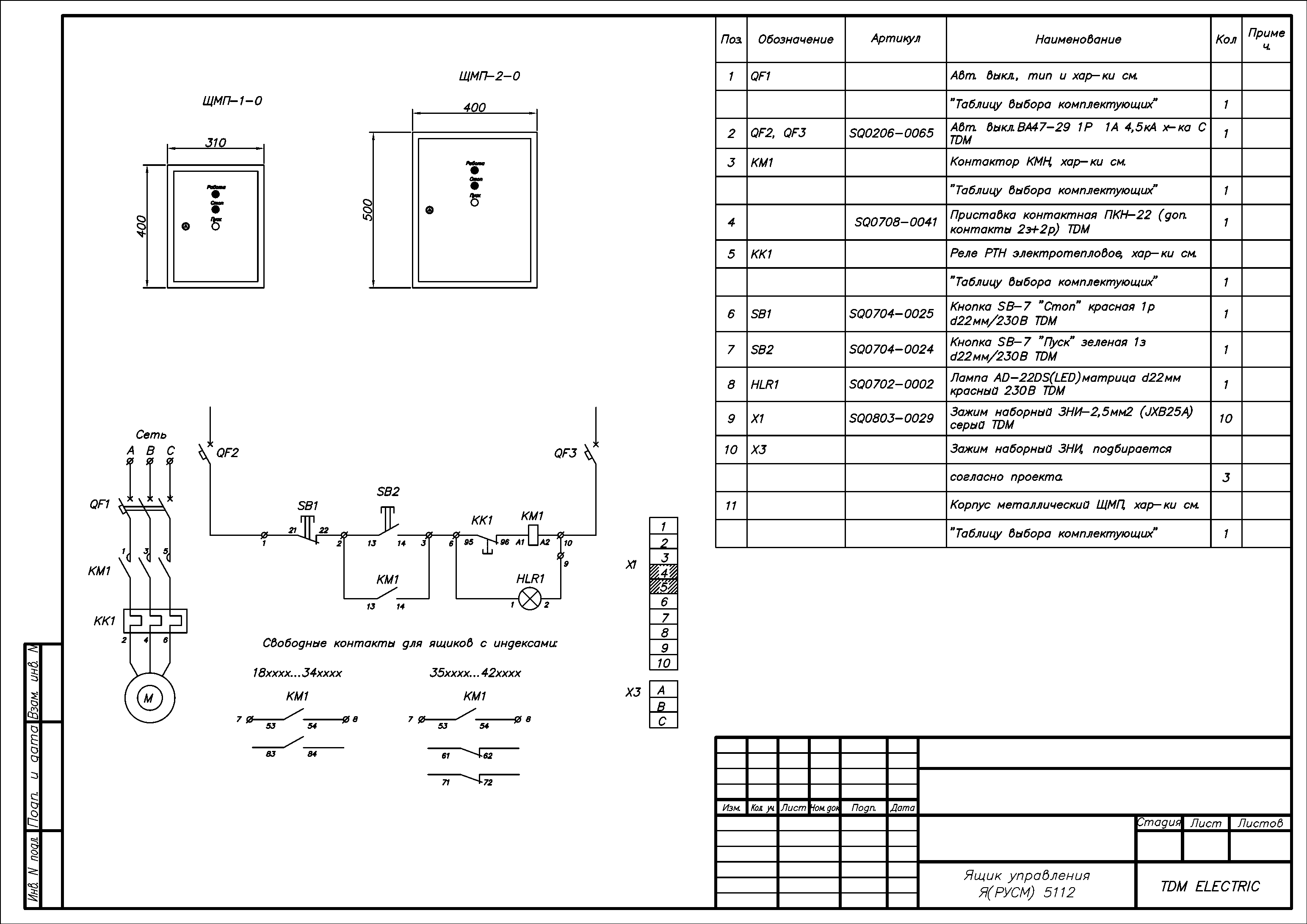

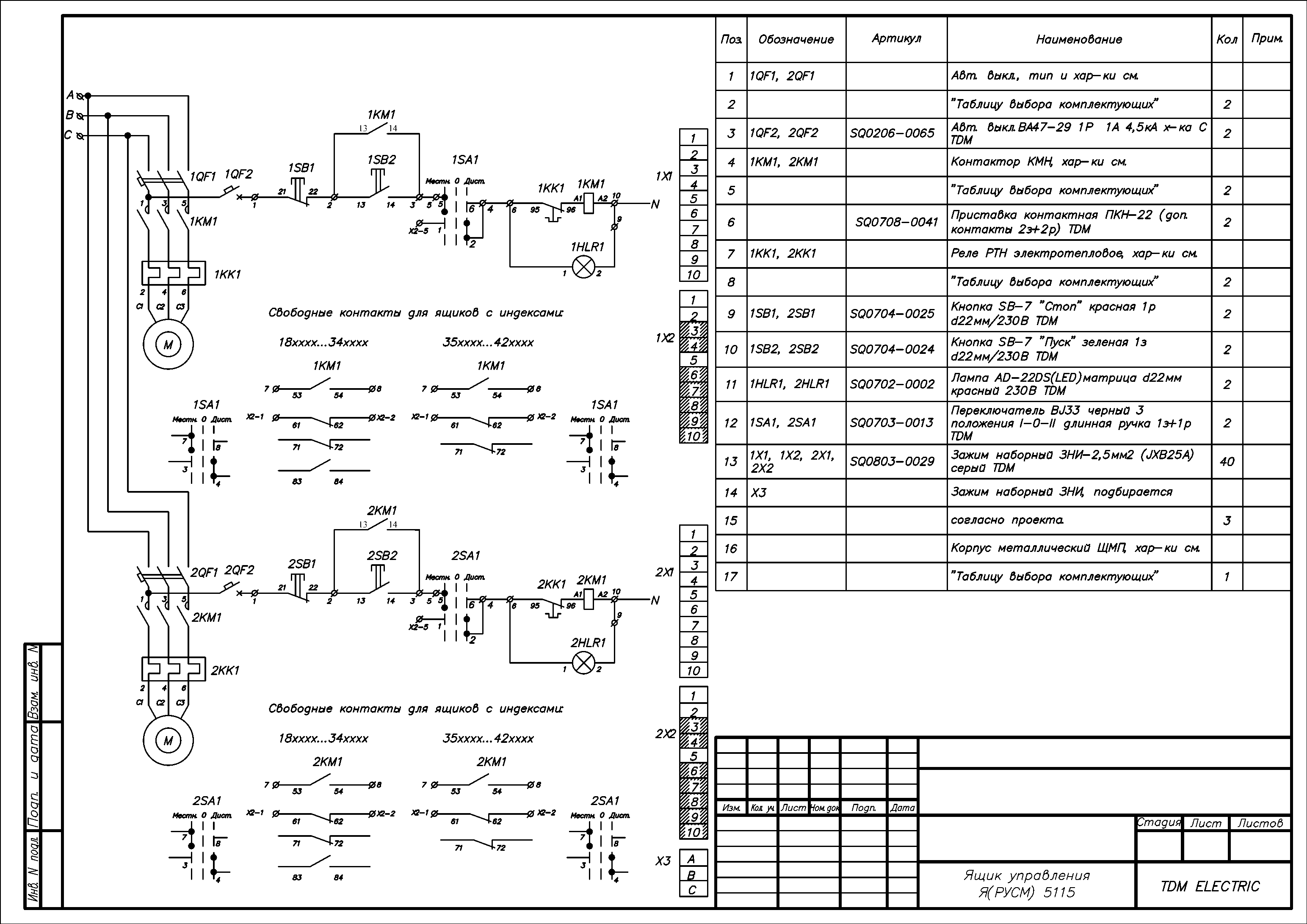

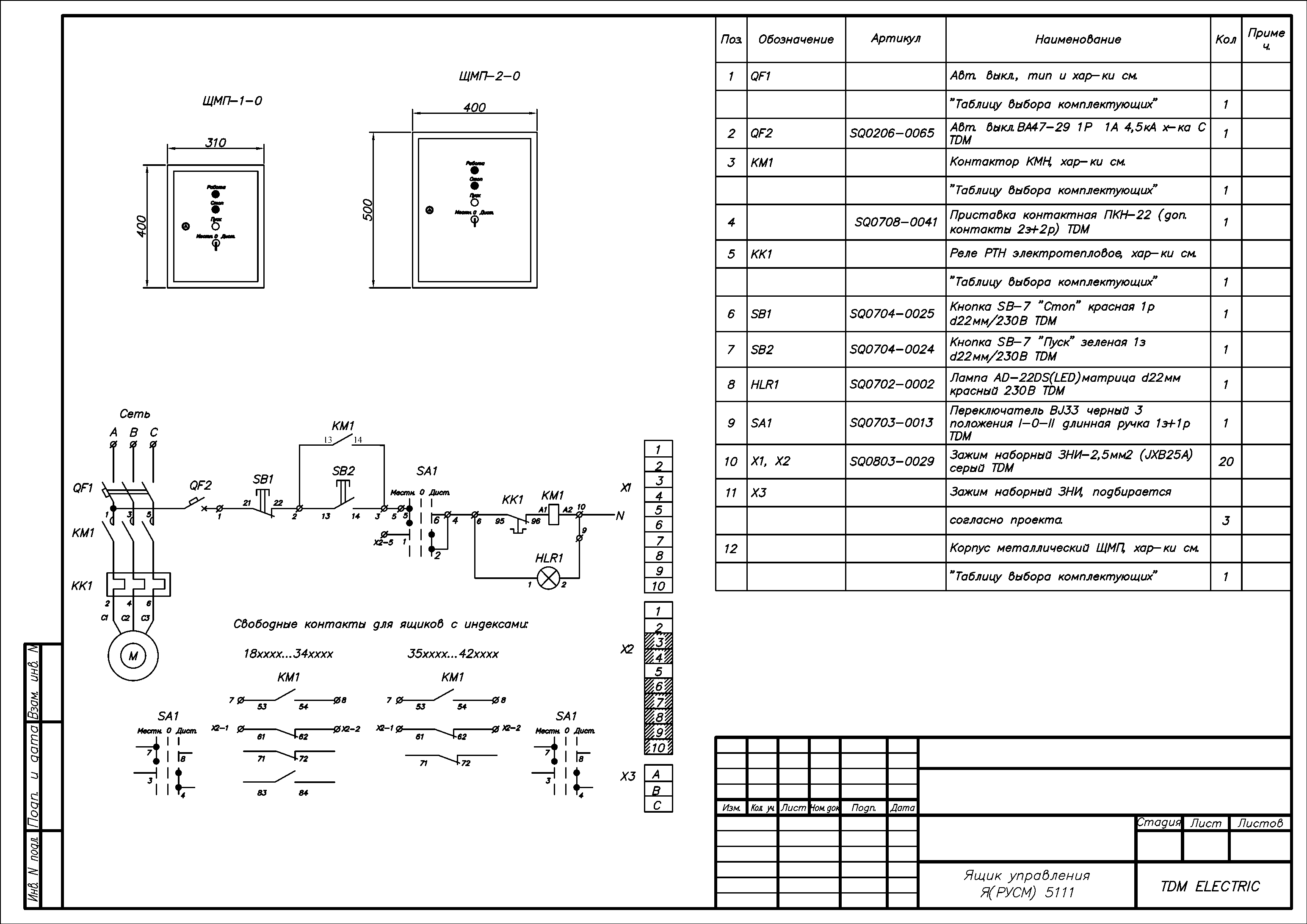

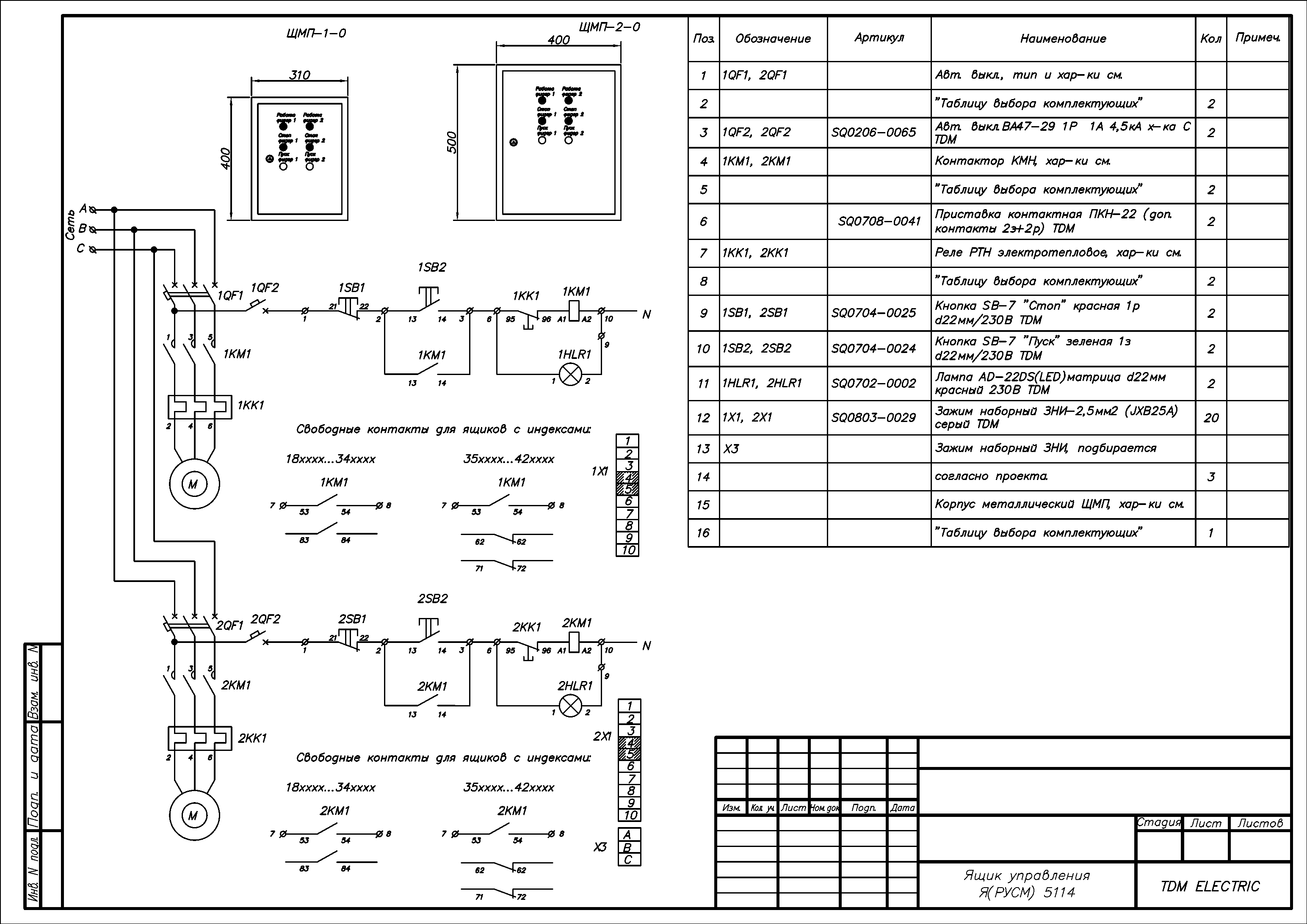

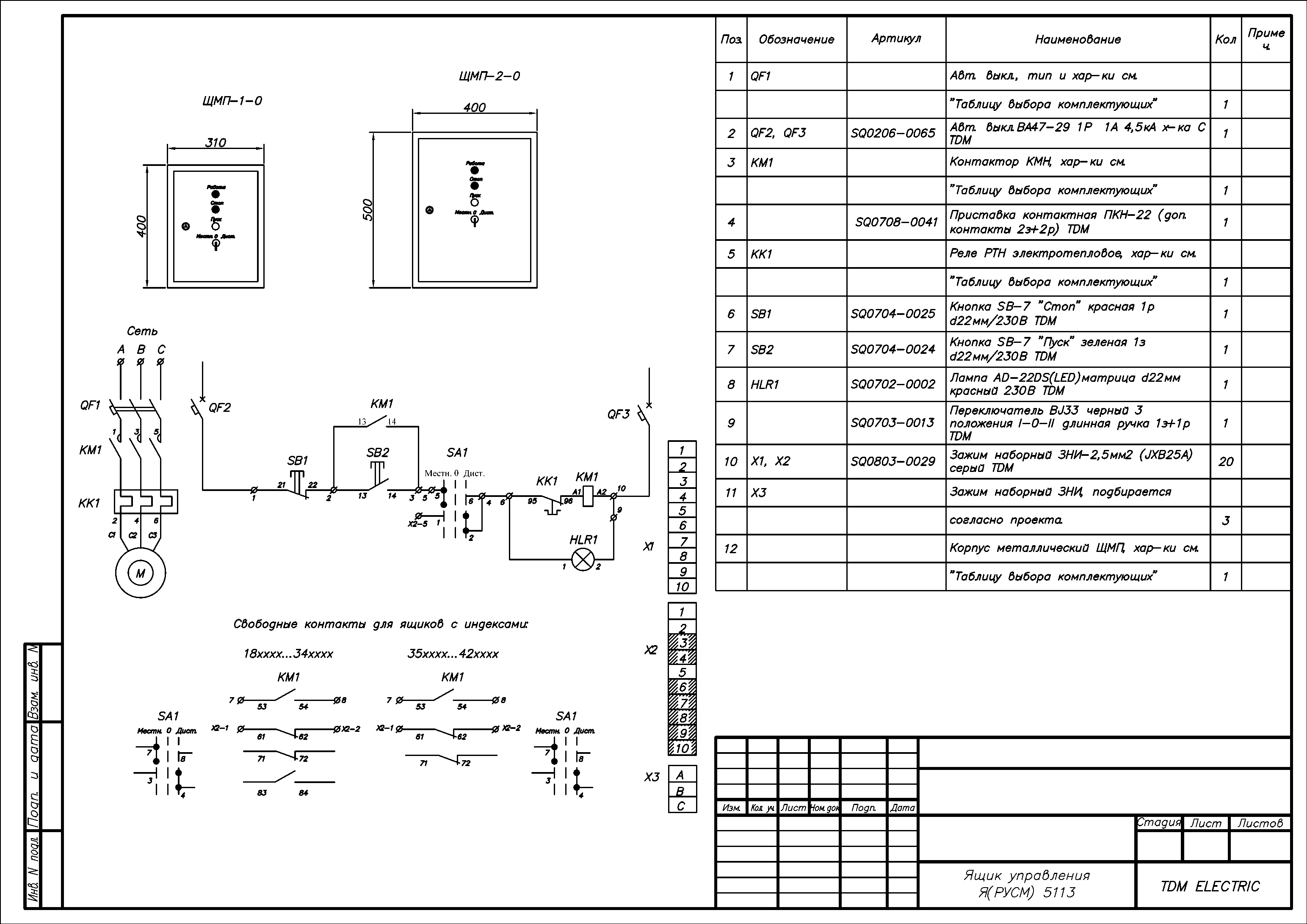

Нереверсивные:

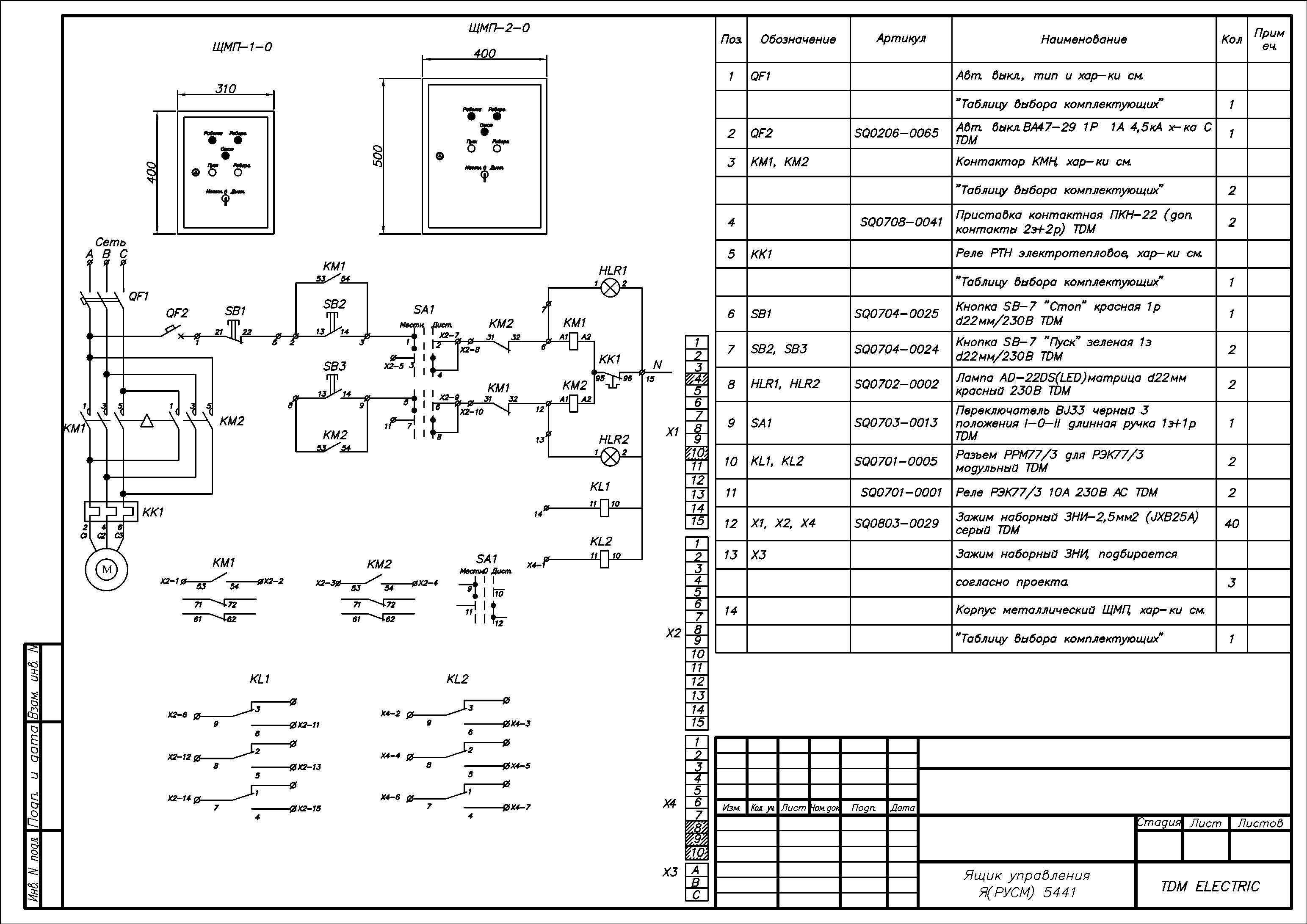

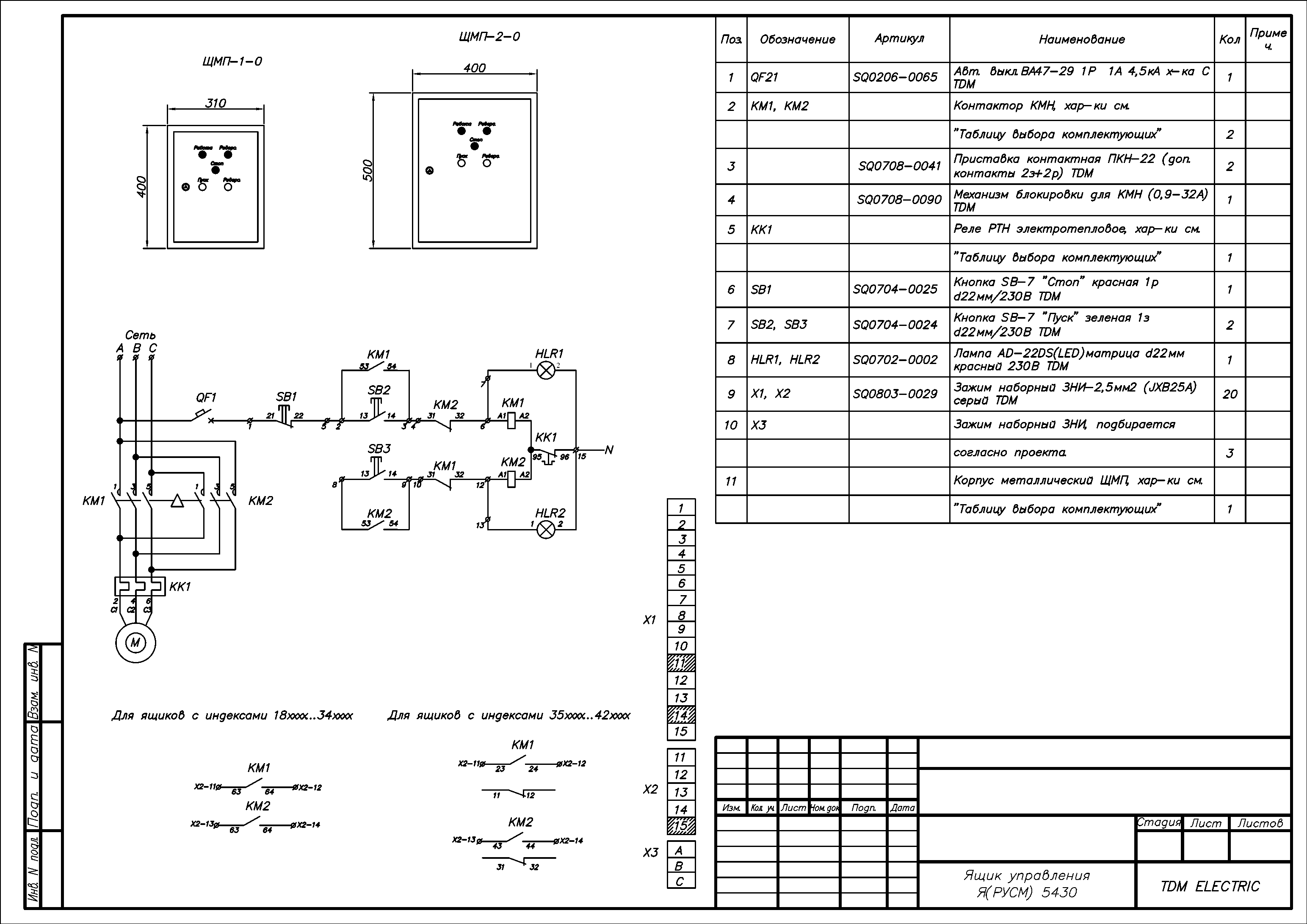

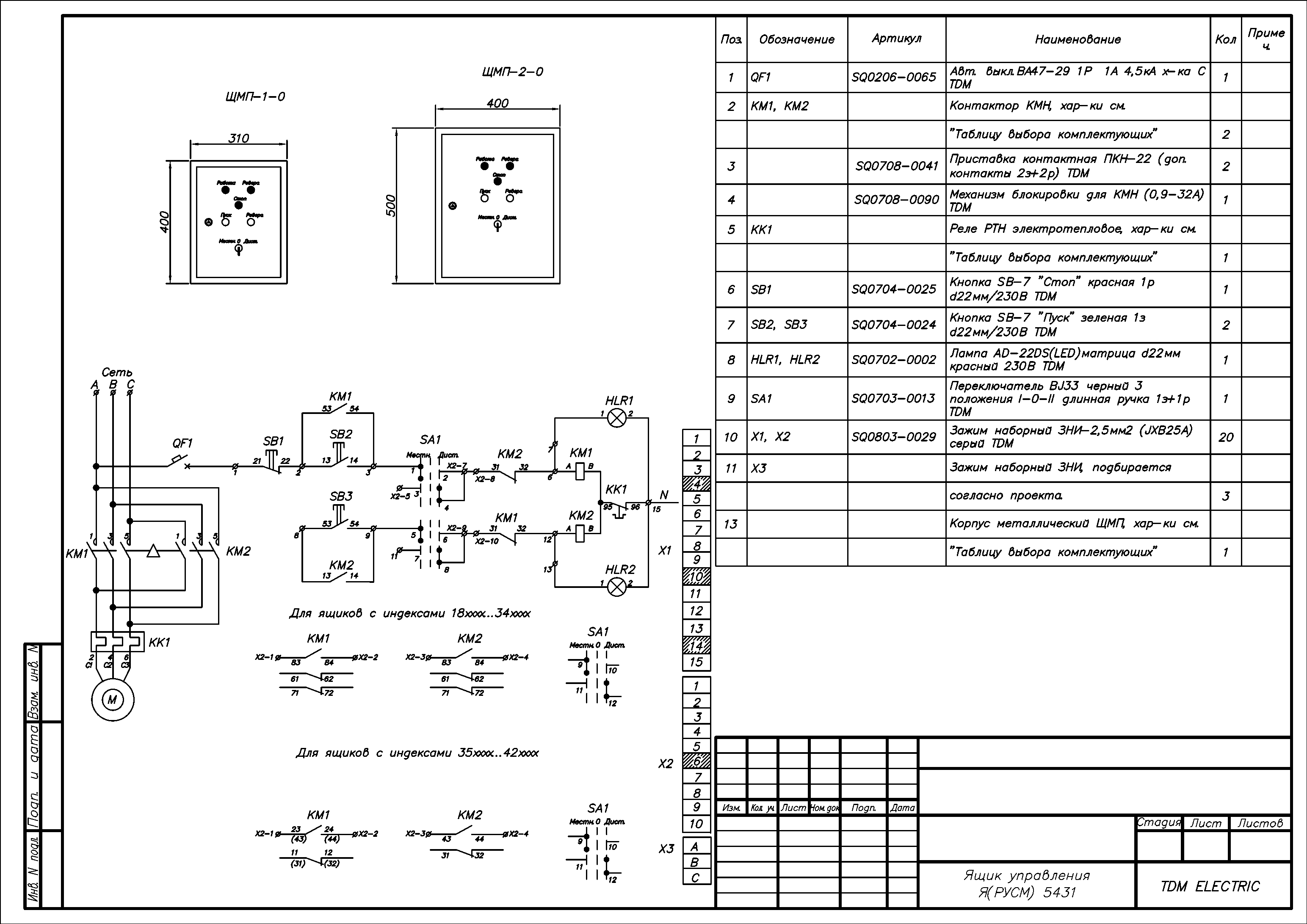

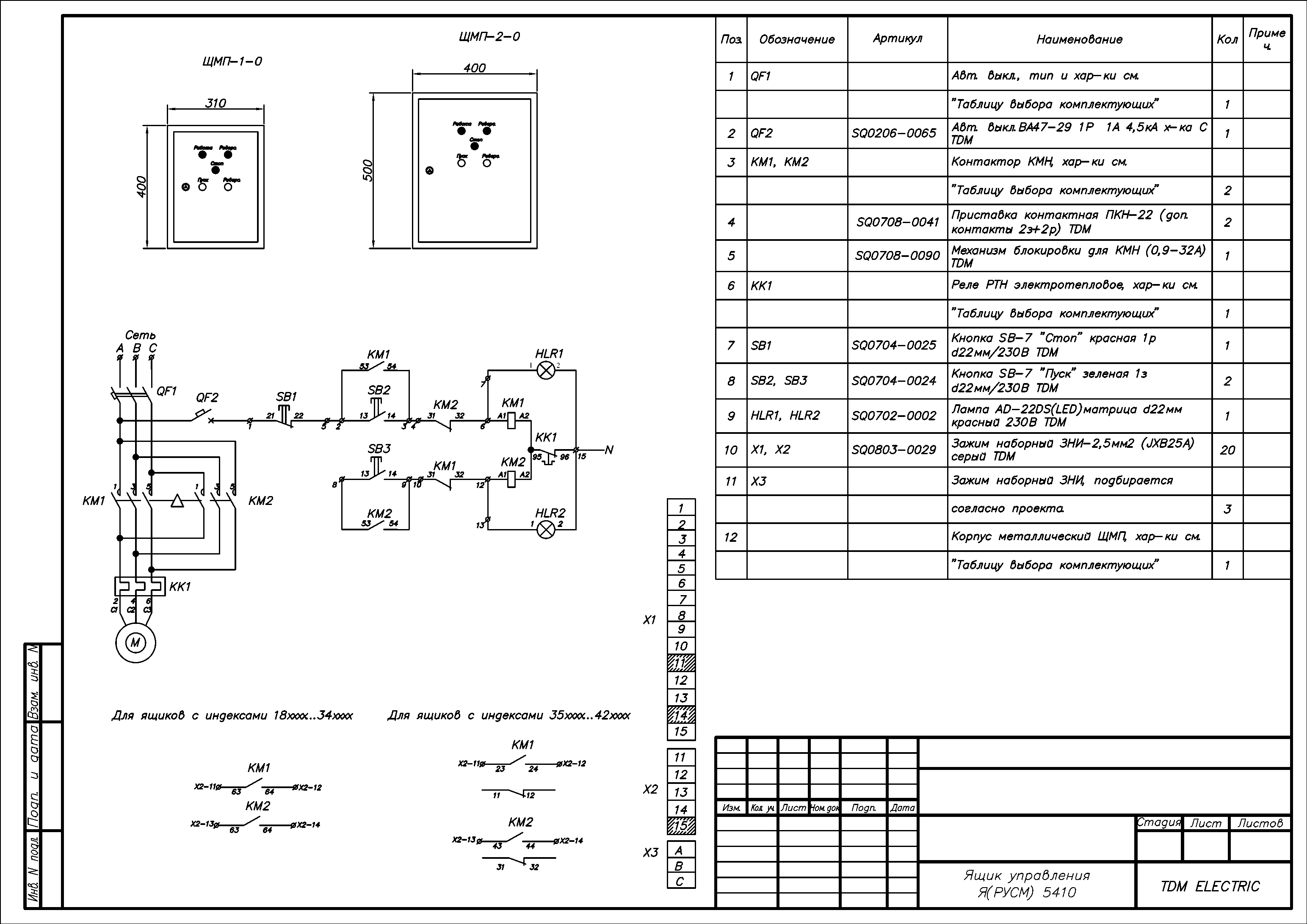

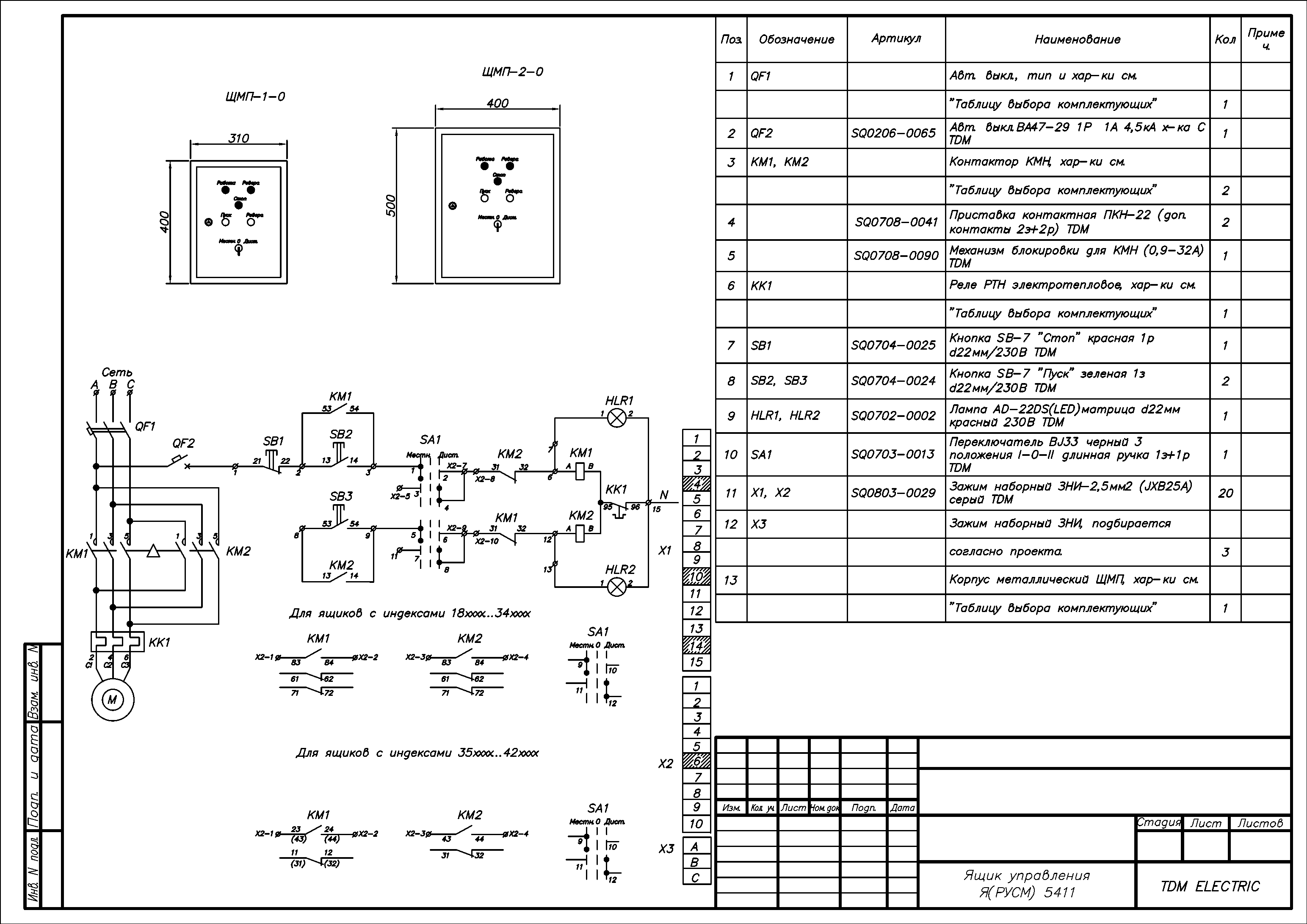

Реверсивные:
