Контакторы для конденсаторов КМНК

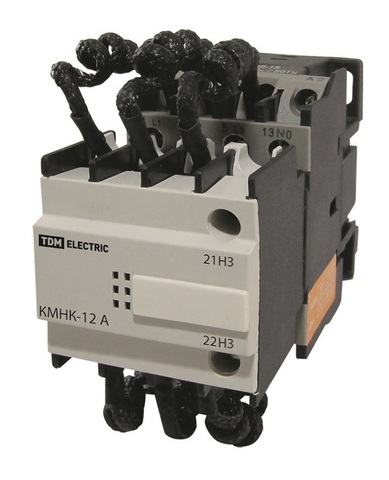

Контактор КМНК-12-230.A 12,5кВАр 1НО;1НЗ TDM

Контактор КМНК-12-230.A 12,5кВАр 1НО;1НЗ TDMSQ2103-0002

1631.98 руб


Контактор КМНК-12-230.Б 12,5кВАр 1НО;1НЗ TDM

Контактор КМНК-12-230.Б 12,5кВАр 1НО;1НЗ TDMSQ2103-0001

1483.63 руб


Контактор КМНК-20-230.Б 20кВАр 1НО;1НЗ TDM

Контактор КМНК-20-230.Б 20кВАр 1НО;1НЗ TDMSQ2103-0003

2293.70 руб


Контактор КМНК-25-230.А 25кВАр 2НО;1НЗ TDM

Контактор КМНК-25-230.А 25кВАр 2НО;1НЗ TDMSQ2103-0005

3482.38 руб

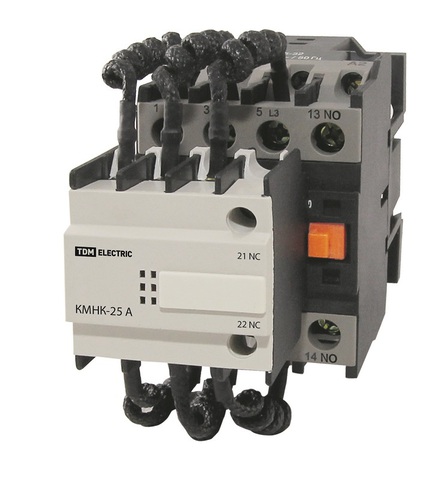

Контактор КМНК-25-230.Б 25кВАр 2НО;1НЗ TDM

Контактор КМНК-25-230.Б 25кВАр 2НО;1НЗ TDMSQ2103-0004

2414.41 руб


Контактор КМНК-40-230.Б 40кВАр 2НО;1НЗ TDM

Контактор КМНК-40-230.Б 40кВАр 2НО;1НЗ TDMSQ2103-0006

2949.01 руб


Контактор КМНК-50-230.Б 50кВАр 2НО;1НЗ TDM

Контактор КМНК-50-230.Б 50кВАр 2НО;1НЗ TDMSQ2103-0007

3963.30 руб


Контактор КМНК-60-230.Б 60кВАр 2НО;1НЗ TDM

Контактор КМНК-60-230.Б 60кВАр 2НО;1НЗ TDMSQ2103-0008

6993.56 руб




Назначение

  • Коммутация конденсаторов и конденсаторных батарей.
  • Коммутация устройств с высоким пусковым током, для которых требуется снижение пускового тока.

Применение

  • В установках компенсации реактивной мощности в сетях 0,4 кВ 50 Гц.

Конструкция

  • Контакторы серии КМНК укомплектованы вспомогательными контактами с предварительным включением резистивной цепи, вспомогательными контактами положения и силовыми контактами.
  • Контакты с опережающим включением не предназначены для подключения внешних соединений, они включены параллельно через резистор с главными контактами.
  • При подаче напряжения на катушку управления сначала замыкаются вспомогательные контакты с опережающим включением, затем примерно через 2-3 мс включаются силовые контакты одновременно с вспомогательными контактами положения.
  • Как только включаются силовые контакты, вспомогательные контакты с опережающим включением отключаются.
  • Резистивная цепь уменьшает ток заряда конденсатора. В момент замыкания силовых контактов, ток заряда становится безопасным для конденсатора. Такая схема работы контактора позволяет сберечь конденсатор и контакты контактора от ударных токов заряда.

Преимущества

  • Силовые контакты контакторов коммутируют большие пусковые токи при включении, даже учитывая, что конденсатор предварительно заряжен через резистивную цепь контактора. В установках КРМ контакторы могут работать на высокой частоте переключений, контакты контактора испытывают сильнейшую нагрузку.
  • Контакты номиналом до 20кВАр включительно используют в силовых контактах композитный сплав NiAg10, обладает низким переходным сопротивлением контактной пары, серебро не образует оксидной пленки, тем самым удерживая характеристики длительное время. Данный сплав долговечней, чем более дешевые сплавы использующиеся в электротехнической промышленности .
  • Контакторы номиналом от 25кВАр и свыше используют в силовых контактах композитный сплав CdOAg85. Эти материалы не соединены химически, мельчайшие зерна оксида кадмия и серебра спрессованы и образуют общий композитный сплав. Серебро обеспечивает наилучшее сопротивление, не дает оксидной пленки в процессе работы, что дает низкий нагрев при работе, и большой ресурс. Оксид кадмия не позволяет противоположным контактам спаиваться. Соотношение 85% серебра по весу к 15% оксиду кадмия лучшее соотношение для долговечной работы контактов.
