Трансформаторы тока ТТН-Ш (кл.точн.0,5S)

ТТН-Ш1000/5- 5VA/0,5S TDM

ТТН-Ш1000/5- 5VA/0,5S TDMSQ1101-0159

1482.07 руб


ТТН-Ш 100/5- 5VA/0,5S TDM

ТТН-Ш 100/5- 5VA/0,5S TDMSQ1101-0035

939.31 руб


ТТН-Ш 10/5-5VA/0,5S TDM

ТТН-Ш 10/5-5VA/0,5S TDMSQ1101-0025

939.31 руб


ТТН-Ш 150/5- 5VA/0,5S TDM

ТТН-Ш 150/5- 5VA/0,5S TDMSQ1101-0038

939.31 руб


ТТН-Ш 15/5-5VA/0,5S TDM

ТТН-Ш 15/5-5VA/0,5S TDMSQ1101-0026

939.31 руб


ТТН-Ш 200/5- 5VA/0,5S TDM

ТТН-Ш 200/5- 5VA/0,5S TDMSQ1101-0039

939.31 руб

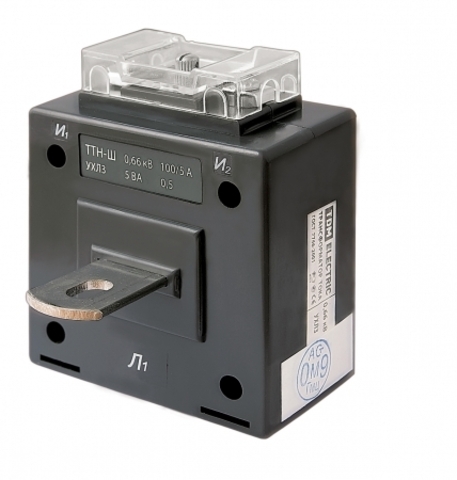

ТТН-Ш 20/5-5VA/0,5S TDM

ТТН-Ш 20/5-5VA/0,5S TDMSQ1101-0027

939.31 руб


ТТН-Ш 250/5- 5VA/0,5S TDM

ТТН-Ш 250/5- 5VA/0,5S TDMSQ1101-0040

934.97 руб


ТТН-Ш 300/5- 5VA/0,5S TDM

ТТН-Ш 300/5- 5VA/0,5S TDMSQ1101-0151

939.31 руб


ТТН-Ш 30/5- 5VA/0,5S TDM

ТТН-Ш 30/5- 5VA/0,5S TDMSQ1101-0029

939.31 руб


ТТН-Ш 400/5- 5VA/0,5S TDM

ТТН-Ш 400/5- 5VA/0,5S TDMSQ1101-0152

939.31 руб


ТТН-Ш 40/5- 5VA/0,5S TDM

ТТН-Ш 40/5- 5VA/0,5S TDMSQ1101-0030

939.31 руб


ТТН-Ш 500/5- 5VA/0,5S TDM

ТТН-Ш 500/5- 5VA/0,5S TDMSQ1101-0165

939.31 руб


ТТН-Ш 50/5- 5VA/0,5S TDM

ТТН-Ш 50/5- 5VA/0,5S TDMSQ1101-0031

939.31 руб


ТТН-Ш 5/5-5VA/0,5S TDM

ТТН-Ш 5/5-5VA/0,5S TDMSQ1101-0024

939.31 руб


ТТН-Ш 600/5- 5VA/0,5S TDM

ТТН-Ш 600/5- 5VA/0,5S TDMSQ1101-0153

939.31 руб


ТТН-Ш 75/5- 5VA/0,5S TDM

ТТН-Ш 75/5- 5VA/0,5S TDMSQ1101-0033

939.31 руб


ТТН-Ш 800/5- 5VA/0,5S TDM

ТТН-Ш 800/5- 5VA/0,5S TDMSQ1101-0166

1222.21 руб


ТТН-Ш 80/5-5VA/0,5S TDM

ТТН-Ш 80/5-5VA/0,5S TDMSQ1101-0034

939.31 руб


Назначение

  • Для получения слаботочного сигнала, пропорционального протекающему по силовой цепи току в сетях до 0,66кВ 50 Гц.

Применение

  • В схемах контроля энергопотребления с помощью измерительных приборов, учёта энергопотребления, управления средствами автоматами и защиты.

Материалы

  • Корпус из негорючего самозатухающего пластика.

Преимущества

  • Все трансформаторы внесены в государственный реестр средств измерений и имеют свидетельство типа CN.C.34.004.A №36109.
  • Все трансформаторы поверенные и имеют соответствующие штампы на корпусе и в паспорте.
  • Ассортимент трансформаторов ТТН класса точности 0,5 очень широк и охватывает ряд востребованных исполнений, таких как ТТН-Ш: 300-1000А; ТТН60; ТТН100 и ТТН125,  отсутствующих у ряда российских производителей
  • Клеммные зажимы вторичной обмотки закрыты прозрачной крышкой, что обеспечивает электробезопасность при эксплуатации.
  • Возможность пломбировки крышки вторичной обмотки, что позволяет исключить несанкционированное подключение к ней.
  • Возможность подключения как медных, так и алюминиевых проводников к трансформаторам тока ТТН-Ш со встроенной шиной.

Конструкция

  • Неразборная конструкция корпуса.
  • Способы монтажа: на шину с помощью специальной фиксирующей распорки или на монтажную панель щитка и использованием специальных кронштейнов.
  • Универсальное окно, позволяющее подключать внешние шины различных размеров и конфигураций в трансформаторах тока ТТН без встроенной шины.
  • В комлектацию входят 4 кронштейна для крепления трансформатора тока на монтажную панель, крепежная планка для крепления на шину и 2 винта с пластиковыми наконечникам к ней, а также инструкция.
  • Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать трансформатор.

Таблица аналогов



TDM - ТТН ЭЛТИ – Т-0,66 Свердловский завод ТТ – ТОП, ТШП
ТТН-Ш Т-0,66-М-У3 ТОП-0,66 1-200А
ТТН-30 Т-0,66-М-У3 200/5А… Т-0,66-М-У3 400/5А ТШП-0,66 200-400А
ТТН-40 Т-0,66-М-У3 500/5А… Т-0,66-М-У3 800/5А ТШП-0,66 300-800А
ТТН-60 - -
ТТН-85 Т-0,66-М-У3 1000/5А… Т-0,66-М-У3 2000/5А ТШП-0,66 800А
ТТН-100 ТШП-0,66 1000-2000А -
ТТН-125 - -



Габаритные размеры
