Трансформаторы тока ТТН (кл.точн.0,5S)



ТТН 100/1000/5-15VA/0,5S TDM

ТТН 100/1000/5-15VA/0,5S TDMSQ1101-0162

1803.41 руб


ТТН 100/1200/5-15VA/0,5S TDM

ТТН 100/1200/5-15VA/0,5S TDMSQ1101-0168

1735.27 руб


ТТН 100/1500/5-15VA/0,5S TDM

ТТН 100/1500/5-15VA/0,5S TDMSQ1101-0163

1835.45 руб


ТТН 100/2000/5-15VA/0,5S TDM

ТТН 100/2000/5-15VA/0,5S TDMSQ1101-0169

1587.58 руб


ТТН 100/3000/5-15VA/0,5S TDM

ТТН 100/3000/5-15VA/0,5S TDMSQ1101-0170

2290.40 руб


ТТН 125/2000/5-15VA/0,5S TDM

ТТН 125/2000/5-15VA/0,5S TDMSQ1101-0171

2900.49 руб


ТТН 125/2500/5-15VA/0,5S TDM

ТТН 125/2500/5-15VA/0,5S TDMSQ1101-0172

3139.83 руб

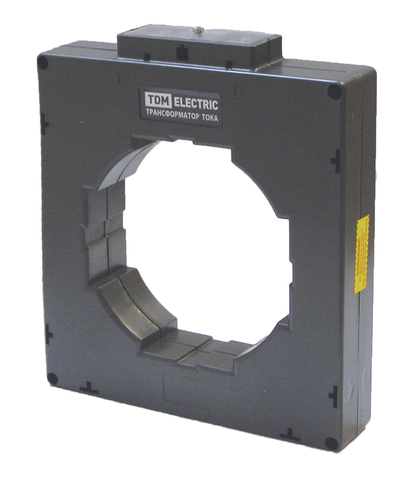

ТТН 125/3000/5-15VA/0,5S TDM

ТТН 125/3000/5-15VA/0,5S TDMSQ1101-0173

3575.11 руб


ТТН 125/4000/5-15VA/0,5S TDM

ТТН 125/4000/5-15VA/0,5S TDMSQ1101-0174

3841.37 руб


ТТН 30/300/5- 5VA/0,5S TDM

ТТН 30/300/5- 5VA/0,5S TDM

476 руб


ТТН 30T/100/5-5VA/0,5S TDM

ТТН 30T/100/5-5VA/0,5S TDMSQ1101-0070

1186.23 руб


ТТН 30T/150/5-5VA/0,5S TDM

ТТН 30T/150/5-5VA/0,5S TDMSQ1101-0071

1132.30 руб


ТТН 30T/200/5- 5VA/0,5S TDM

ТТН 30T/200/5- 5VA/0,5S TDMSQ1101-0073

991.78 руб


ТТН 30T/250/5- 5VA/0,5S TDM

ТТН 30T/250/5- 5VA/0,5S TDMSQ1101-0074

991.78 руб


ТТН 30T/300/5- 5VA/0,5S TDM

ТТН 30T/300/5- 5VA/0,5S TDMSQ1101-0155

992.76 руб


ТТН 40/300/5-5VA/0,5S TDM

ТТН 40/300/5-5VA/0,5S TDMSQ1101-0099

991.77 руб


ТТН 40/400/5- 5VA/0,5S TDM

ТТН 40/400/5- 5VA/0,5S TDMSQ1101-0100

991.78 руб


ТТН 40/500/5- 5VA/0,5S TDM

ТТН 40/500/5- 5VA/0,5S TDMSQ1101-0101

1028.20 руб


ТТН 40/600/5- 5VA/0,5S TDM

ТТН 40/600/5- 5VA/0,5S TDMSQ1101-0154

1112.75 руб


ТТН 60/1000/5-10VA/0,5S TDM

ТТН 60/1000/5-10VA/0,5S TDMSQ1101-0167

1132.30 руб


Назначение

  • Для получения слаботочного сигнала, пропорционального протекающему по силовой цепи току в сетях до 0,66кВ 50 Гц.

Применение

  • В схемах контроля энергопотребления с помощью измерительных приборов, учёта энергопотребления, управления средствами автоматами и защиты.

Материалы

  • Корпус из негорючего самозатухающего пластика.

Преимущества

  • Все трансформаторы внесены в государственный реестр средств измерений и имеют свидетельство типа CN.C.34.004.A №36109.
  • Все трансформаторы поверенные и имеют соответствующие штампы на корпусе и в паспорте.
  • Ассортимент трансформаторов ТТН класса точности 0,5 очень широк и охватывает ряд востребованных исполнений, таких как ТТН-Ш: 300-1000А; ТТН60; ТТН100 и ТТН125,  отсутствующих у ряда российских производителей
  • Клеммные зажимы вторичной обмотки закрыты прозрачной крышкой, что обеспечивает электробезопасность при эксплуатации.
  • Возможность пломбировки крышки вторичной обмотки, что позволяет исключить несанкционированное подключение к ней.
  • Возможность подключения как медных, так и алюминиевых проводников к трансформаторам тока ТТН-Ш со встроенной шиной.

Конструкция

  • Неразборная конструкция корпуса.
  • Способы монтажа: на шину с помощью специальной фиксирующей распорки или на монтажную панель щитка и использованием специальных кронштейнов.
  • Универсальное окно, позволяющее подключать внешние шины различных размеров и конфигураций в трансформаторах тока ТТН без встроенной шины.
  • В комлектацию входят 4 кронштейна для крепления трансформатора тока на монтажную панель, крепежная планка для крепления на шину и 2 винта с пластиковыми наконечникам к ней, а также инструкция.
  • Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать трансформатор.

Таблица аналогов



TDM - ТТН ЭЛТИ – Т-0,66 Свердловский завод ТТ – ТОП, ТШП
ТТН-Ш Т-0,66-М-У3 ТОП-0,66 1-200А
ТТН-30 Т-0,66-М-У3 200/5А… Т-0,66-М-У3 400/5А ТШП-0,66 200-400А
ТТН-40 Т-0,66-М-У3 500/5А… Т-0,66-М-У3 800/5А ТШП-0,66 300-800А
ТТН-60 - -
ТТН-85 Т-0,66-М-У3 1000/5А… Т-0,66-М-У3 2000/5А ТШП-0,66 800А
ТТН-100 ТШП-0,66 1000-2000А -
ТТН-125 - -



Габаритные размеры
