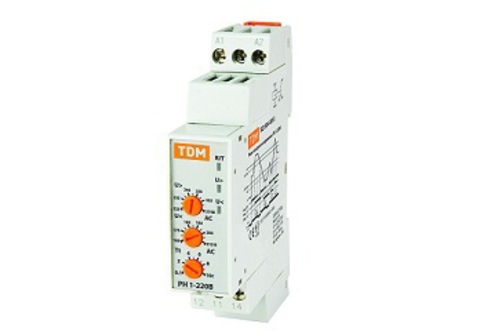

РН 1-220В TDM

1416.69 руб × = 1416.69 руб

Описание

РН 1-220В TDMSQ1504-0013

Назначение

Для контроля уровня напряжения в однофазных сетях переменного тока 220 В 50 Гц и защитного отключения нагрузки в случае падения или повышения напряжения электрической сети сверх допустимого значения

Применение

  • Защита однофазного электрооборудования от повышенного и пониженного напряжения сети

Материалы

  • микросхемы реле выполнены на современной элементной базе
  • корпус реле выполнен из не поддерживающего горение пластика

Конструкция

  • Реле имеют 3 индикатора, отображающих рабочий режим, а также срабатывание по верхнему и нижнему напряжению,
  • Реле имеет на лицевой панели 3 регулятора, устанавливающие верхние и нижние пороги напряжения и время срабатывания.
  • Реле устанавливаются на DIN-рейку шириной 35 мм,

Преимущества

  • Реле РН-1 – европейская серия в одномодульном исполнении, изготовленная на современной элементной базе,
  • Реле имеют высокую точность измерения напряжения с погрешностью менее 1%,
  • Наличие кварцевого стабилизатора обеспечивает высокую стабильность работы во всем диапазоне рабочих температур,
  • Исполнение в одном модуле позволяет экономить место в щитке.

Сравнительная таблица аналогов по сериям

TDM ELECTRIC Евроавтоматика Меандр Реле и автоматика
РН 1 CP-710 РКН-1-1-15 РН-01М

Схема подключения к сети

Схема работы реле

Примечания:

  • Tt – установленное время задержки срабатывания,
  • U – рабочее напряжение сети,
  • U-3% и U+3% - уровни гистерезиса.
