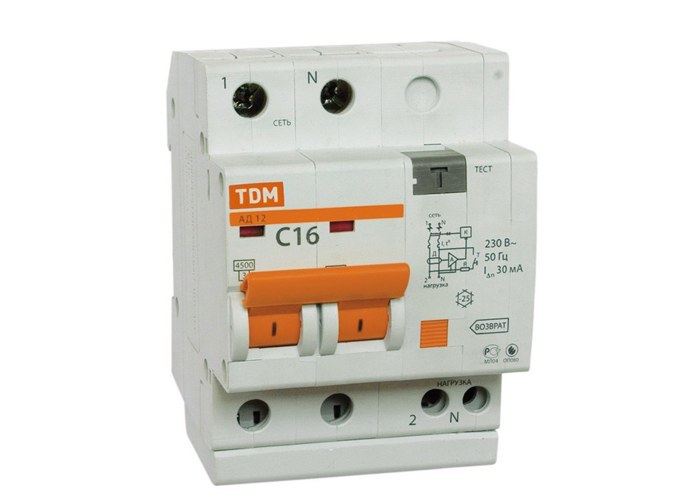

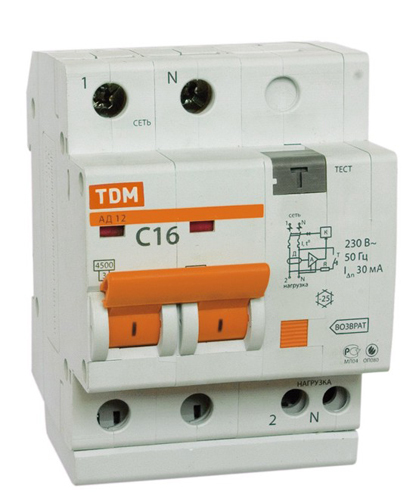

Диф.автомат АД12 2Р 32А 30мА TDM

Диф.автомат АД12 2Р 32А 30мА TDM SQ0204-0014

Маркировка

• Номинальный ток – значение тока в амперах (А), который дифференциальный автомат способен пропускать бесконечно долго без отключения цепи.
• Номинальное напряжение – напряжение переменного тока (знак ~), при котором дифференциальный автомат работает в нормальных условиях.
• Кривая отключения – отражает порог срабатывания при защите от короткого замыкания.
• Кривая B– автомат срабатывает при появлении вцепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используется вбытовых сетях сзамоноличенной алюминиевой проводкой.
• Кривая С– ток вцепи в 5-10 раз больше номинального (т.е. автомат на16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве ивофисных сетях.
• Номинальная отключающая способность – максимальный ток короткого замыкания, который данный дифференциальный автомат способен отключить и остаться в работоспособном состоянии.
• Дифференциальный ток – ток в миллиамперах (мА), протекающий по телу человека, прикоснувшегося к токоведущей части и стоящего на токопроводящем полу. Для защиты от поражения используют аппараты с уставками 10, 30 и 100мА. Аппараты с уставкой 300 мА используют для защиты от пожаров или как двухступенчатую селективную защиту.
• Класс АС – дифференциальные автоматы класса АС защищают от синусоидальных дифференциальных токов.
• Устройство способно работать при температуре −25°С.

Назначение

• Проведение тока в нормальном режиме.
• Отключение тока при коротких замыканиях или перегрузке.
• Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.

Применение

• Строительные объекты.
• Жилищно-коммунальное хозяйство и офисы.
• Промышленные здания.
• Электрифицированные рекламные конструкции.

Материалы

• Корпус и детали выполнены из пластика, не поддерживающего горение.
• Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.

Конструкция

• Защита от сверхтоков в каждом из полюсов (2Р или 4Р)
• В блоке дифференциальной защиты предусмотрена кнопка возврат, которая, в случае срабатывания аппарата по дифференциальному току, выходит из корпуса и препятствует повторному включению аппарата без возврата ее в корпус.
• Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
• На лицевой панели каждого полюса дифференциального автомата АД реализован механический индикатор положения контактов (включено/отключено).

Преимущества

• Цена гораздо ниже, чем при покупке УЗО и автоматического выключателя, за счёт совмещения функций в одном изделии.
• Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат начинающему монтажнику.
• Клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже.
• Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
• Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений.
• Аппараты АД12 и АД14 сочетает в себе функции автоматического выключателя и выключателя дифференциального тока.
