Шины универсальные распределительные ШнУР

Назначение

ШнУР 1

  • Для выполнения ответвлений от магистральных лини медных круглых проводников напряжением до 660 В с предварительным снятием изоляции на месте установки без разрезания центрального проводника.
  • Для создания эквипотенциальных (уравнивающих потенциалы) узлов заземления с непосредственным присоединением к штырям защитных контуров.

ШнУР 2

  • Для выполнения ответвлений от медных магистральных шин медных круглых проводников напряжением до 660 В.

Применение

  • В шкафах, панелях и сборках.
  • Шина ШнУР 1 может использоваться в качестве коробки уравнивания потенциалов (КУП) в дополнительной системе уравнивания потенциалов в ванных и душевых комнатах, где наличие такой системы является обязательным согласно п. 7.1.88 ПУЭ 7.

Материалы

  • Контактная группа шин выполнена из латуни.
  • Винты выполнены из оцинкованной стали.

Преимущества

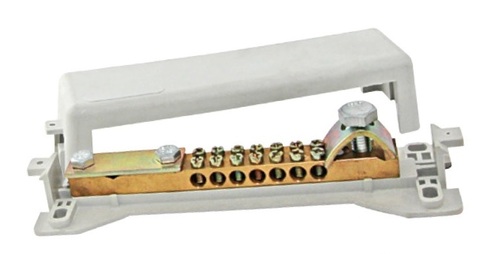

ШнУР 1

  • Основание из негорючего полиамида с четырехточечной системой крепления на монтажную поверхность.
  • Разборный сжим обеспечивает подключение центрального проводника без разрезания.
  • Наличие специального зажима, позволяющего прямое подключение стержней защитных контуров.
  • Распределительная часть шины рассчитана на подключение до 7 линий суммарным номинальным током до 160 А.
  • Возможность опломбировки шины предотвращает возможность несанкционированного подключения.
  • Защитный экран исключает возможность случайного прикосновения к токоведущим частям.

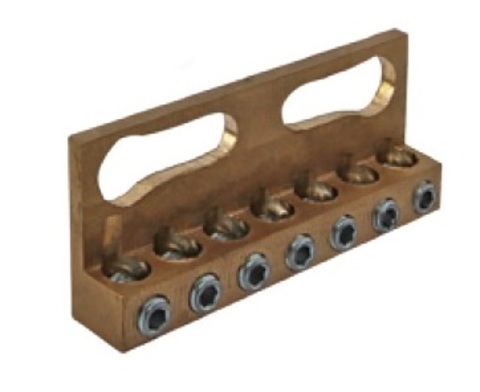

ШнУР 2

  • Винты под шестигранник позволяют обеспечивать надежный и качественный прижим проводников.
  • Специальные прорези позволяют визуально проверить качество соединения.
  • Возможность использования на перфорированных и плоских шинах с резьбовыми отверстиями.
  • Возможность подключения до семи проводников с наконечником или без сечением от 1,5 до 16 мм2.
  • ШнУР 2 обеспечивает высокий коэффициент заполнения (количество подключаемых проводников на единицу площади / объема) по сравнению со стандартными подключениями проводников к шинам.
