для безопасного и компактного присоединения круглых медных или алюминиевых проводников со специальной или без специальной подготовки.
Зажимы наборные измерительные серии ЗНН
для присоединения измерительных приборов в электрических цепях.
Зажимы наборные серии ЗНН для плавких вставок 5х20 мм
являются держателями стеклянных цилиндрических плавких вставок типогабаритом 5х20 мм с номинальным током до 6,3 А (плавкая вставка приобретается отдельно). В ассортименте торговой марки TDM ELECTRIC имеются аналогичные плавкие вставки типов: Н520Т; Н520Б ВПТ; ВПБ (быстродействующие и замедленного срабатывания).
Аксессуары для зажимов серии ЗНН

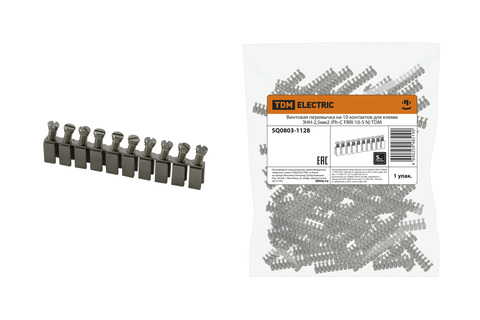

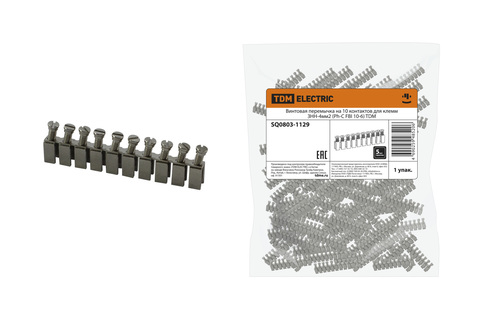

винтовые перемычки – для электрического и механического соединения зажимов серии ЗНН при помощи поперечного винтового присоединения;
заглушки – для изоляции токопроводящей сердцевины зажимов серии ЗНН;

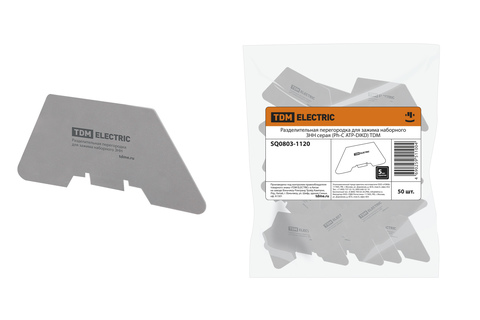

разделители – для разделения зажимов на подгруппы;

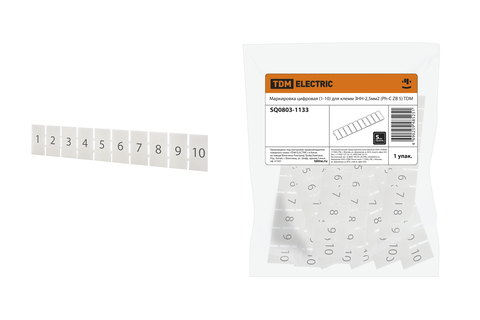

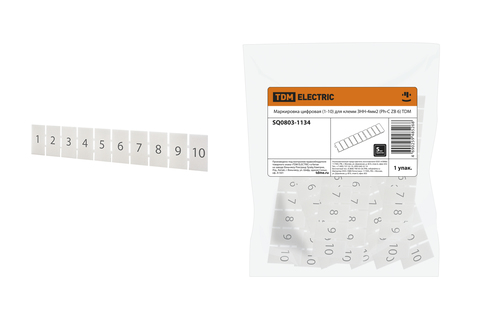

маркировка – для цифровой маркировки токоведущих линий;
ограничители серии ЗНН – для изолированной, надежной и неподвижной фиксации модульного оборудования на DIN-рейке (35 мм). Также служат посадочной основой для держателей маркировки серии ЗНН;
держатели маркировки – для интеграции маркировки групп зажимов серии ЗНН.
Применение
НКУ различного назначения.
В технологическом оборудовании.
Материалы
Корпус выполнен из негорючего полиамида (PA6.6).
Токоведущая пластина выполнена из латуни с гальваническим покрытием.
Прижимные винты выполнены из стали.
Преимущества
Новая усовершенствованная система клеммного зажима токоведущей жилы, которая не нуждается в протяжке винтов.
Надежная фиксация многожильных круглых проводников без использования специальной подготовки (оконцевание наконечником).
Заземляющие клеммы (PEN) обеспечивают надежный контакта с DIN-рейкой при помощи механической фиксации.
Возможность подключения нескольких проводов.
Универсальное крепление на DIN-рейку и G-образную рейку.
Использование винтовых перемычек позволяет распределить потенциал на группу от 2-х до 10-ти зажимов ЗНН.
Крупная и четкая маркировка клеммных контактов.
Выступающий за очертания разделитель групп обеспечивает оптическое и электрическое разделение зажимов ЗНН.
