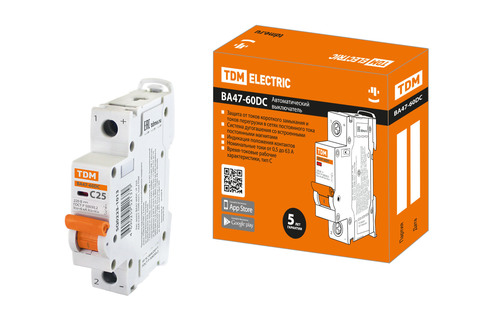

Автоматические выключатели постоянного тока ВА47-60DC

Назначение

• Проведение тока в нормальном режиме.
• Отключение тока при коротких замыканиях или перегрузке.
• Оперативное включение и выключение электрических цепей.

Применение

• Защита сетей в цепях постоянного тока напряжением до 440 В.
• Шкафы распределения оперативного постоянного тока (вторичные цепи электростанций или подстанций).
• Защита цепей автоматики и контроля (лифтового оборудование, охранно-пожарной сигнализации, системами управления климатом и других технологических систем).
• Защита цепей постоянного тока (инвертор, аккумулятор) в системах бесперебойного электроснабжения.
• Защита систем электропитания на солнечных батареях.

Материалы

• Корпус и детали выполнены из пластика, не поддерживающего горение.
• Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена истиранию в пределах срока эксплуатации.

Преимущества

• Под антипригарной пластиной находится постоянный магнит. Этот магнит ориентирует магнитное поле внутри автоматического выключателя таким образом, что дуга, при разъединении силовых контактов затягивалась в дугогасительную камеру.
• Высокий момент затяжки провода 3,5 Н*м, что значительно больше, чем момент затяжки   2 Н*м у всех 4,5 кА серий автоматических выключателей. Это позволяет надежно зажать провод, значительно снизить переходное сопротивление на клемме и тем самым уменьшить температуру выключателя, находящегося под нагрузкой.
• Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
• Выключатели ВА47-60DC имеют возможность подключать U-образную шину с обеих сторон. Что позволяет подключать питание и разводить U шиной не только сверху, как у серии ВА47-29, но и подключать питание и разводить U шиной снизу. Для монтажников это означает значительно облегчение монтажа.
• На лицевой панели расположен механический индикатор положения контактов. Особенностью данного индикатора является то, что даже при удержании рукоятки в положении включено, если контакты расцеплены, например, при расцеплении от независимого расцепителя, индикатор покажет положение «расцеплено».
• Дополнительные аксессуары к серии ВА47-60DC: контакт положения, контакт состояния, независимый и минимально-максимальные расцепители.
