Вентиляторы

Назначение

Вентиляторы используются для организации активного воздухообмена во внутреннем объеме шкафа, позволяя существенно увеличить отвод тепла из корпуса, и, тем самым, способствуют улучшению стабильности работы и увеличению ресурса оборудования.

Применение

Шкафы, корпуса, боксы

Материалы

  • Решетки выполнены из не распространяющего горение ABS пластика
  • Фильтры изготовлены из синтетического моющегося материала, соответствующего классу G3 согласно ГОСТ Р 51251-99.
  • В двигателях используются высококачественные подшипники качения, обладающие большим ресурсом работы (50000 часов).

Конструкция

  • Конструктивно устройство представляет собой осевой вентилятор с установленным на него решеткой со сменным фильтром.
  • В двигателях вентилятора используются высококачественные подшипники качения, обладающие большим ресурсом работы (50000 часов).

Установка

  • Вентиляторы устанавливают на подачу воздуха, для создания избыточного давления в шкафу и предотвращения проникновения пыли снаружи через возможные дефекты уплотнения шкафа.
  • Рекомендуется всегда устанавливать вентиляторы так, чтобы они нагнетали воздух в нижнюю часть шкафа и комплектовать шкаф выходными фильтрами в верхней части.
  • При выполнении принудительной вентиляции в шкафу следует учитывать, что установка выпускного фильтра того же размера, что и блок вентилятора с фильтром уменьшает реальную производительность вентилятора на 25-30%. Уменьшить падение производительности помогает установка двух фильтров или одного фильтра следующего в модельном ряду типоразмера. Дальнейшее увеличение площади выходного фильтра существенной прибавки производительности не дает.

Преимущества

  • Самое экономичное решение для отвода большого количества тепла из шкафов с целью поддержания оптимальной температуры и поддержания нормального режима функционирования устройств.
  • Легкость монтажа и простота обслуживания.
  • Степень защиты IP54.

Расчет номинала вентилятора

Необходимый объемный поток воздуха вентилятора V (м3/ч) рассчитывается по формуле: V = f * Pv/DT, где:

    • f – коэффициент зависимости от высоты местности над уровнем моря. Его значения приведены в таблице 1:



Высота над уровнем моря, м f, м3*K/Вт*ч
0-100 3,1
100-250 3,2
250-500 3,3
500-750 3,4
750-1000 3,5



Таблица 1: Коэффициент зависимости от высоты местности над уровнем моря.

  • Pv - мощность рассеивания (Вт) которую выделяют электрические аппараты, установленные в шкафу. К источникам тепла относятся микропроцессорная техника, полупроводниковая техника, автоматы, контакторы и другие электрические аппараты, а так же провода, по которым течет электрический ток.
  • DT - перепад температуры DT (oC) между желаемой температурой в шкафу Ti и ожидаемой температуры снаружи шкафа To высчитывается по формуле DT = Ti - To



Параметр Значение
SQ0807-0010 SQ0807-0011 SQ0807-0012 SQ0807-0013
Номинальное напряжение, В AC 230 50 Гц
Потребляемая мощность, Вт 20 20 35 65
Объемный поток воздуха V (м3/ч)
Вентилятор без фильтра 55 105 230 500
Вентилятор с фильтром 43 71 170 360
Вентилятор с фильтром + выпускной фильтр 48 85 200 440
Выпускной фильтр SQ0807-0014 SQ0807-0015 SQ0807-0016 SQ0807-0017
Уровень шума, дБ 46 46 54 59

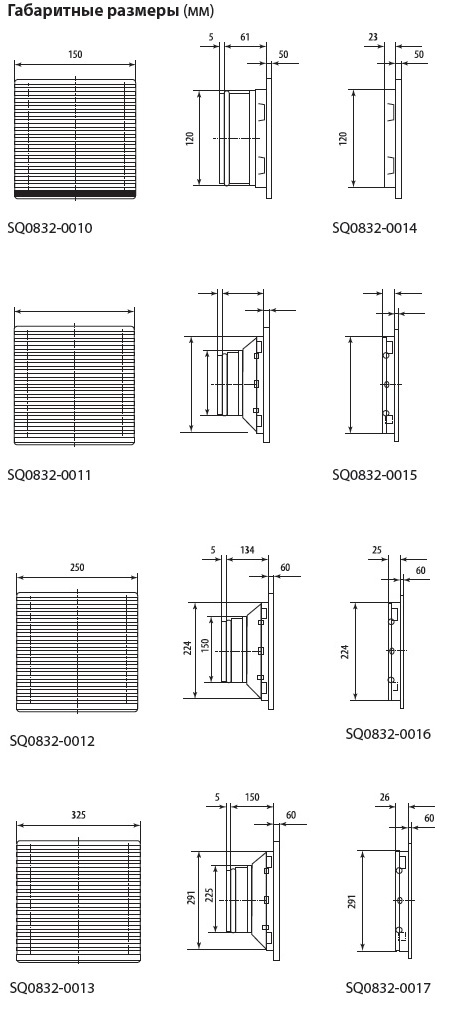

Размер выреза в шкафу, мм 126x126 224x224 224x224 292x292
Температура эксплуатации, 0С От -10 до +55
Степень защиты IP54
Соответствие стандартам ГОСТ Р 52161.2.40-2008
