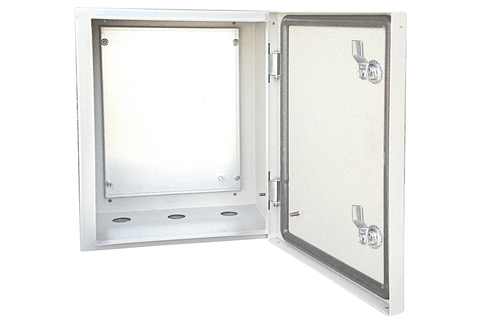

Щиты ЩМП IP66

Условное обозначение

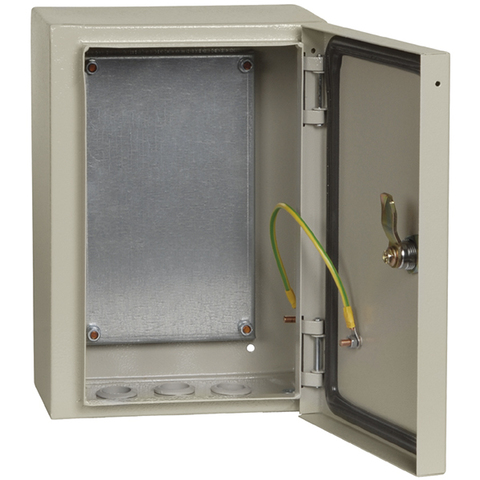

Щ М П–1–0 IP66 (400х310х220) TDM

ЩМП – щит с монтажной панелью
1 – габарит корпуса (ВхШ)
0 – глубина корпуса (Г):

• 0 – 220 мм;
• 1 – 150 мм.

IP66 — степень защиты (если не указано, то IP31)
(400х310х220) — расшифровка габаритов (ВхШхГ)

Назначение

Для сборки электрощитов самого разнообразного назначения (щитов автоматики и управления, силовых щитов, пунктов распределения и т. д.

Применение

• Объекты строительства;
• Объекты промышленности и инфраструктуры.

Материалы

• Корпус – сертифицированная российская сталь (ГОСТ);
• Покрытие корпуса – текстурированный полиэстеровый порошок.

Преимущества

• Повышенная стойкость к коррозии;
• Большой набор аксессуаров в комплекте;
• Специальное наружное покрытие (RAL 7032).

Конструкция

• Металл 1,2 мм;
• Полностью проваренные швы;
• Кронштейны для крепления на стену (в комплекте);
• Нарезанная резьба в установочных отверстиях задней стенке шкафа для удобства крепления кронштейнов;
• Двухкомпонентный полиуретановый уплотнитель;
• Усиленные петли с оцинкованным шплинтом;
• Заземляющий проводник дверцы (установлен в щите);
• Оцинкованная монтажная панель;
• Элемент заземления монтажной панели.

Комплектация

• Сальники для ввода кабеля;
• Кронштейны для крепления к стене;
• Знаки электробезопасности;
• Шайбы с резиновым уплотнителем и набор метизов.

Дополнительное оборудование

• Шины нулевые и соединительные;
• Стекло для ЩУР;
• Изоляторы для нулевых шин;
• Сальники ввода-вывода;
• Комплект для монтажа к столбу;
• Заземляющие проводники.
