Блоки управления АВР (БУАВР)

Назначение:

• Блоки АВР предназначены для контроля параметров вводов и автоматического управления устройствами ввода резерва.
• Контролируемые параметры:
  • линейное напряжение Uab, Ubc, Uca;
  • фазное напряжение Ua, Ub, Uc;
  • частота;
  • наличие фазного напряжения;
  • последовательность чередования фаз (для серии 530).

Применение:

• Шкафы АВР.

Конструкция:

• Блоки управления АВР представляют собой набор коммутационных блоков, реле и контроллеров, которые реализуют функцию автоматического и ручного переключения питания нагрузки от основного или резервного ввода.
• Подключение цепей управления происходит при помощи коммутационных колодок, расположенных на внешней поверхности корпуса АВР.
• Ручное управление АВР происходит при помощи кнопок, расположенных на лицевой панели прибора.
• Состояние АВР отображается при помощи светодиодных индикаторов на лицевой панели прибора.

Материалы:

• Корпус изделия изготовлен из негорючего АБС-пластика.
• Электронная плата с силовыми и коммутационными модулями имеет многослойную структуру и покрыта защитным лаком.
• Коммутационные колодки изготовлены из негорючего пластика.

Преимущества:

• Большой набор функций позволяет реализовывать различные варианты шкафов автоматического ввода резерва с выбором приоритета или без него.
• Возможность установки блоков на дверцу металлического шкафа для БУАВР-530, а также на DIN-рейку расположенную на монтажной панели для БУАВР-310. Для БУАВР-160 возможны установка, как на дверцу, так и на монтажную панель.
• Высокая надежность и помехозащищенность.
• Способность подключением резерва, как в автоматическом, так и в ручном режиме.
• Возможность регулировки параметров БУАВР при помощи модуля КИМ-2 и программного обеспечения.
• Возможность подключения резервного ввода или генератора с задержкой по времени.
• Большое количество вариантов коммутации цепей:
  • БУАВР-530: 1-2-3-х фазное +N (основной и резервный ввод).
  • БУАВР-160: 1-3-х фазное +N (основной и резервный ввод).

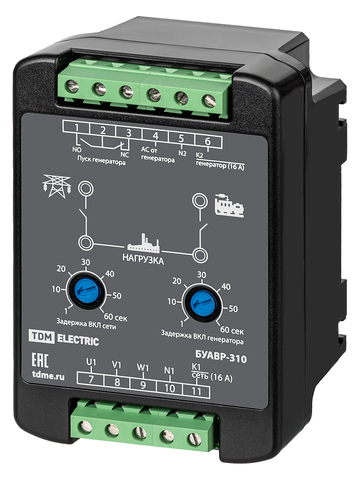

  • БУАВР-310: 1-3-х фазное +N (основного ввода); однофазное +N (резервного ввода).
