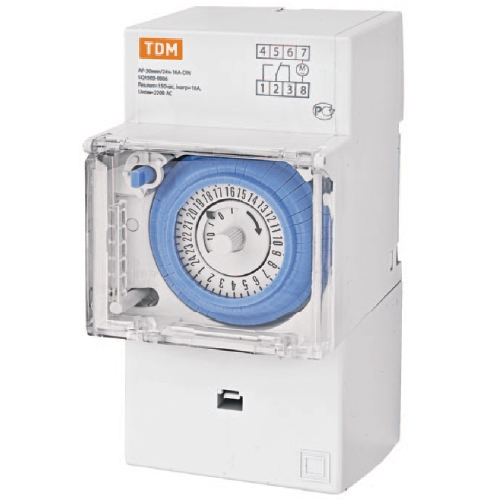

Аналоговое суточное реле АР-30мин/24ч-16А-DIN (3 модуля) TDM

Аналоговое суточное реле АР-30мин/24ч-16А-DIN (3 модуля) TDM SQ1503-0006

Аналоговое суточное реле АР-30мин/24ч-16А-DIN (3 модуля) TDM SQ1503-0006

Назначение

  • для отчета интервалов времени, автоматического включения/отключения электротехнического оборудования через заданный промежуток времени по суточному циклу.

Применение

  • в промышленных и бытовых электроустановках для автоматизации технологических процессов.

Материалы

  • корпус из негорючего самозатухающего пластика.

Конструкция

  • Реле содержат электронную схему управления, частота импульсов которой синхронизирована кварцевым резонатором. Схема управления предназначена для управления движением миниатюрного шагового электродвигателя, передающего вращение через зубчатую передачу на установочные лимбы.
  • Установочные лимбы (сектора) делают полный оборот за 1 сутки. Один сектор соответствует периоду 30 минут (для АР) и 15 минут (для АР-1М, АР-П), при совмещении запрограммированного сектора с меткой текущего времени, устройство переключает контакты (подключает нагрузку).

Преимущества

  • Реле снабжены резервным подзаряжаемым источником питания, обеспечивающим их работу от 72 до 300 часов (в зависимости от исполнения) при отключении питания сети.
  • В реле АР имеется возможность пломбировки крышки клеммной колодки и защитной верхней крышки.
  • В реле АР и АР-П имеется возможность установки реле как на DIN-рейку, так и на монтажную плоскость. В реле АР для этого используется дополнительная планка (входит в комплектацию).
  • Реле АР-1М имеет ширину 1 модуль, что позволяет экономить место в щитке.
  • Реле имеют возможность смены встроенного аккумулятора.
  • Реле АР-П дает возможность установки времени с точностью ±20 секунд, что выше в несколько раз, чем в других устройствах серии АР.

Схема подключения
