ЕЛ-11М-3х380В (1нр+1нз контакты) TDM

ЕЛ-11М-3х380В (1нр+1нз контакты) TDM SQ1504-0014

Назначение

Для защиты электрооборудования, питаемого трехфазной сетью в случаях:

• повышения напряжения сети,
• падения напряжения сети,
• нарушения чередования фаз,
• пропадания одной и более фаз,
• асимметрии фаз.

Применение

• Защита трехфазного электрооборудования от недопустимых параметров электрической сети.

Материалы

• Корпус изготовлен из негорючего самозатухающего пластика.

Преимущества

• ЕЛ-11М давно известно на российском рынке, внесено во многие проекты и часто используется при сборке НКУ;
• Привлекательная цена реле позволяет использовать его для широкого спектра задач;
• Реле ЕЛ-11М-3х380В (1нр+1нз контакты) артикул SQ1504-0014 имеет 2 пары контактов: нормально разомкнутый и нормально замкнутый, что применяется для раздельного питания контакторов в схемах АВР.

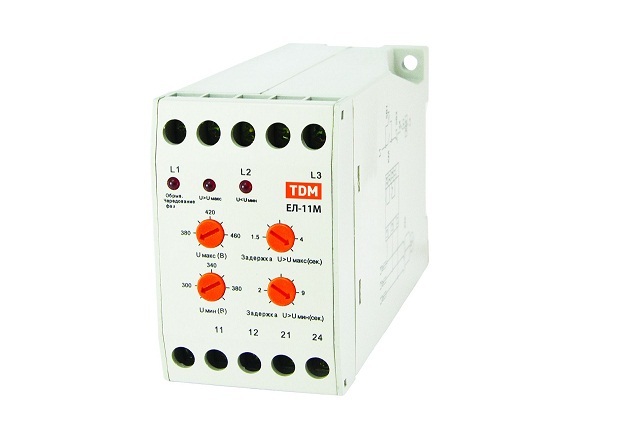

Конструкция

• Реле устанавливается на DIN-рейку шириной 35 мм или на монтажную плоскость;
• Реле имеет на лицевой панели 4 регулятора: установки верхнего и нижнего значений напряжения, установки времени отключения реле при повышении и понижении напряжения сети;
• Реле имеет на лицевой панели 3 индикатора: «Ошибка фаз», «U>Uмакс»; «U<uмин», которые="" загораются="" в="" зависимости="" от="" аварийной="" ситуации="" с="" питающей="" сетью.<="" li=""></uмин»,>

Схемы подключения к сети
