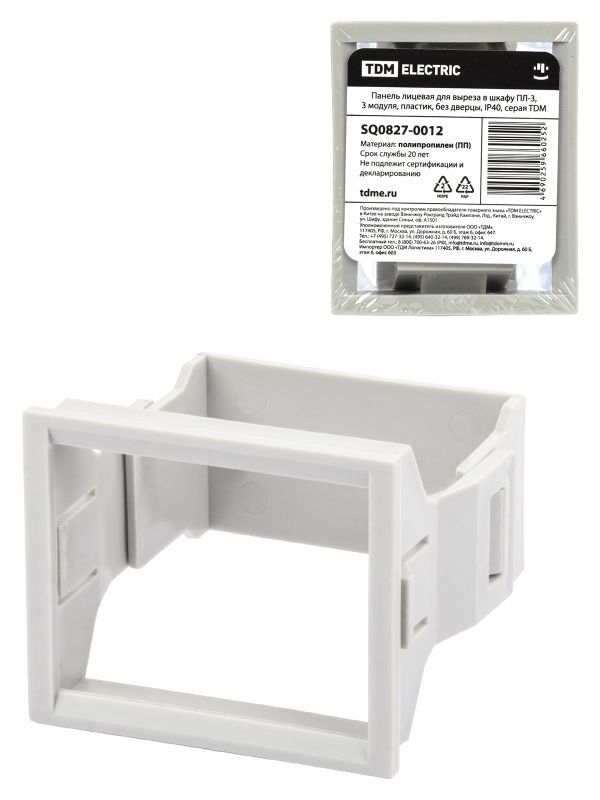

Панель лицевая для выреза в шкафу ПЛ-3, 3 модуля, пластик, без дверцы, IP40, серая TDM

Панель лицевая для выреза в шкафу ПЛ-3, 3 модуля, пластик, без дверцы, IP40, серая TDM

Панель лицевая для выреза в шкафу ПЛ-3, 3 модуля, пластик, без дверцы, IP40, серая TDM



Назначение

  • Для облицовки отверстия в дверце металлических шкафов при установке на него модульного оборудования.
  • Фиксация модульного оборудования на дверце металлического шкафа без использования DIN-рейки.

Применение

  • Сборщики щитового оборудования.

Материалы

  • АБС пластик.

Конструкция

  • Панель изготовлена из двух частей. Верхняя часть, является облицовкой отверстия дверцы шкафа и основанием панели. Нижняя часть, имеет шпунтовое соединение с верхней частью и предназначена для фиксации модульного оборудования на дверцу шкафа.
  • Модульное оборудование при установке на дверцу шкафа боковыми кромками упирается в верхнюю часть панели, а обратной стороной в ее нижнюю часть, которая при помощи шпунтового соединения фиксирует две части конструкции.

Преимущества

  • Благодаря простой конструкции, панель позволяет надежно фиксировать модульное оборудование: автоматические выключатели, УЗО, ВД, АВДТ, реле и таймеры на передней дверце металлических шкафов.
  • Конструкция фиксатора зажима панели многоразовая, легко монтируемая.
  • Панели серого цвета хорошо вписываются в дизайн шкафов RAL7035.
  • Широкий диапазон рабочих температур: от -40 до +90 °С.
  • Изоляторы изготовлены из пластика, не поддерживающего горение.

Лицевая панель для 1 модуля (установочное отверстие 22х50 мм)

Лицевая панель для 2-х модулей (установочное отверстие 40х50 мм)

Лицевая панель для 3 модулей (установочное отверстие 58х50 мм)

Лицевая панель для 4 модулей (установочное отверстие 77х50 мм)

Степень защиты IP40
