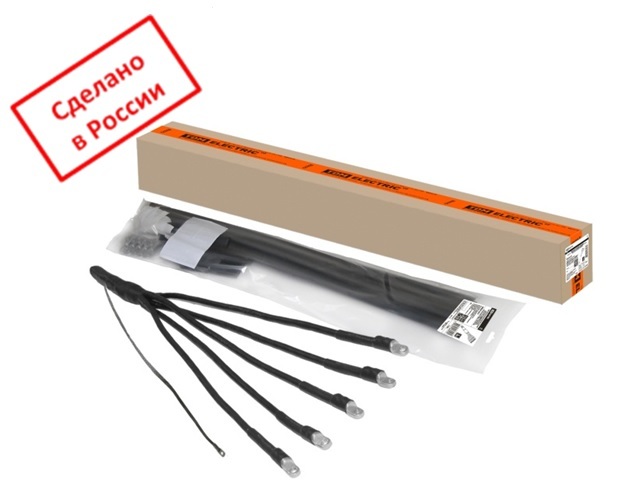

Муфта 5ПКВНтпБ1-150/240-Б TDM

Муфта 5ПКВНтпБ1-150/240-Б TDM SQ0556-4012

Назначение

Для оконцевания 4 или 5-ти жильных кабелей с пластмассовой изоляцией (ПВХ, СПЭ) бронированных или экранированных на напряжение до 1 кВ.

Применение

• для кабелей: ВБбШв, ПвБбШв, ПвБбШп, АВБбШв, АПвБбШв, АПвБбШп и их аналогов.

Материал

• Полиолефин, модифицированный потоком быстрых электронов.

Конструкция

• Термоусаживаемая перчатка.
• Термоусаживаемые трубки по количеству жил кабеля.
• Термоусаживаемые трубки на наконечники по количеству жил кабеля.
• Термоусаживаемая трубка на узел заземления.
• Узел заземления (жила заземления с напрессованным наконечником, пружина роликовая постоянного давления).
• Болтовые наконечники.

Преимущества

• Имеют высокие изоляционные свойства.
• Устойчивы к ультрафиолетовому излучению и воздействию климатических факторов.
• Применяются с кабелями, как с медными, так и с алюминиевыми жилами.
• Используется при монтаже муфт как внутренней, так и наружной установки.
• Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки и трубок, обеспечивает полную герметичность муфты после монтажа.
• В комплект входит не паяный узел заземления.
• В комплекте кабельные наконечники с контактными болтами.
• Универсальность: возможен монтаж с наконечниками под опрессовку.
• Подходит для бронированных и экранированных кабелей.
• Совместимы с кабелями с нулевой жилой пониженного сечения.

Структура условного обозначения

Упаковка

• индивидуальная – полиэтиленовый пакет (для SQ0556-4008 и SQ0556-4012 не применяется);
• транспортная – коробка из гофрокартона.
