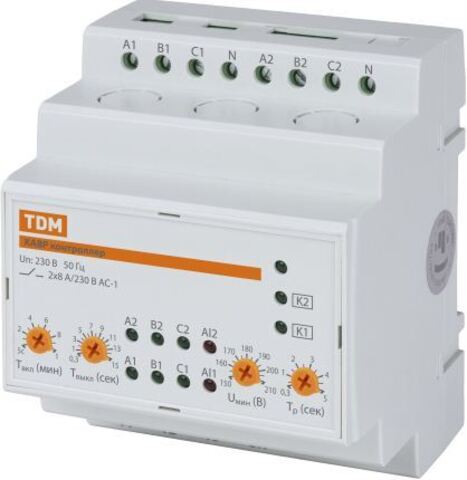

Контроллер автоматического ввода резерва с секционированием КАВРС 3Ф 230В АС на 2 ввода TDM

Контроллер автоматического ввода резерва с секционированием КАВРС 3Ф 230В АС на 2 ввода TDM SQ0743-0096

Контроллер автоматического ввода резерва с секционированием КАВРС 3Ф 230В АС на 2 ввода TDM SQ0743-0096



Назначение

  • Для управления АВР с контакторами на объектах с двумя вводами питания и одной или двумя отходящими линиями нагрузки, с возможностью коммутации резервной секции.
  • Для контроля наличия напряжения на отходящей к нагрузке линии, чтобы не допустить включение резервной и основной линии встречно, а также обеспечения электрической блокировки контакторов.

Применение

  • Сборщики щитового оборудования.

Материалы

  • Контактные элементы выполнены из высококачественной меди с защитным покрытием из олова.
  • Корпус контроллера изготовлен из АБС пластика, не поддерживающего горение.
  • Элементы конструкции на электронной плате изготовлены с использованием вибростойкого монтажа, обеспечивающего повышенную надежность и долговечность эксплуатации изделия в сложных условиях.

Преимущества

  • Возможность регулировки времени включения и выключения АВР.
  • Контроль и регулировка минимального входного напряжения.
  • Выполнение функций реле контроля фаз.
  • Возможность секционирования (контроллер SQ0743-0096).
  • Индикация состояния вводов и режима работы контакторов.
  • Корпус серого цвета хорошо вписываются в дизайн шкафов RAL7035.
  • Широкий диапазон рабочих температур: от -5 до +40 °С.

Наименование параметра Значение
Номинальное напряжение питания, В АС 230В
Диапазон рабочего напряжения, В АС 50-400
Значение повышенного напряжения, В 270 (фиксированное)
Значение пониженного напряжения, В 150-210
Время задержки обратного переключения, с 5-600
Время задержки выключения, с 0,3-15
Время задержки переключения/включения, с 0,3-5
Значение гистерезиса по напряжению, В 5
Напряжение асимметрии, В 80
Погрешность измерения напряжения, В ≤2
Максимальный ток на контактах коммутации, А 8 (АС-1)
Электрическая износостойкость, не менее, циклов В/О 105
Механическая износостойкость, не менее, циклов В/О 106
Степень защиты IP20
Высота над уровнем моря, м 2000
Рабочая температура, град. С от-5 до +40
Температура хранения, град.С от -25 до +55
Максимальное сечение провода, мм2 2,5
Момент затяжки, Н*м 1
