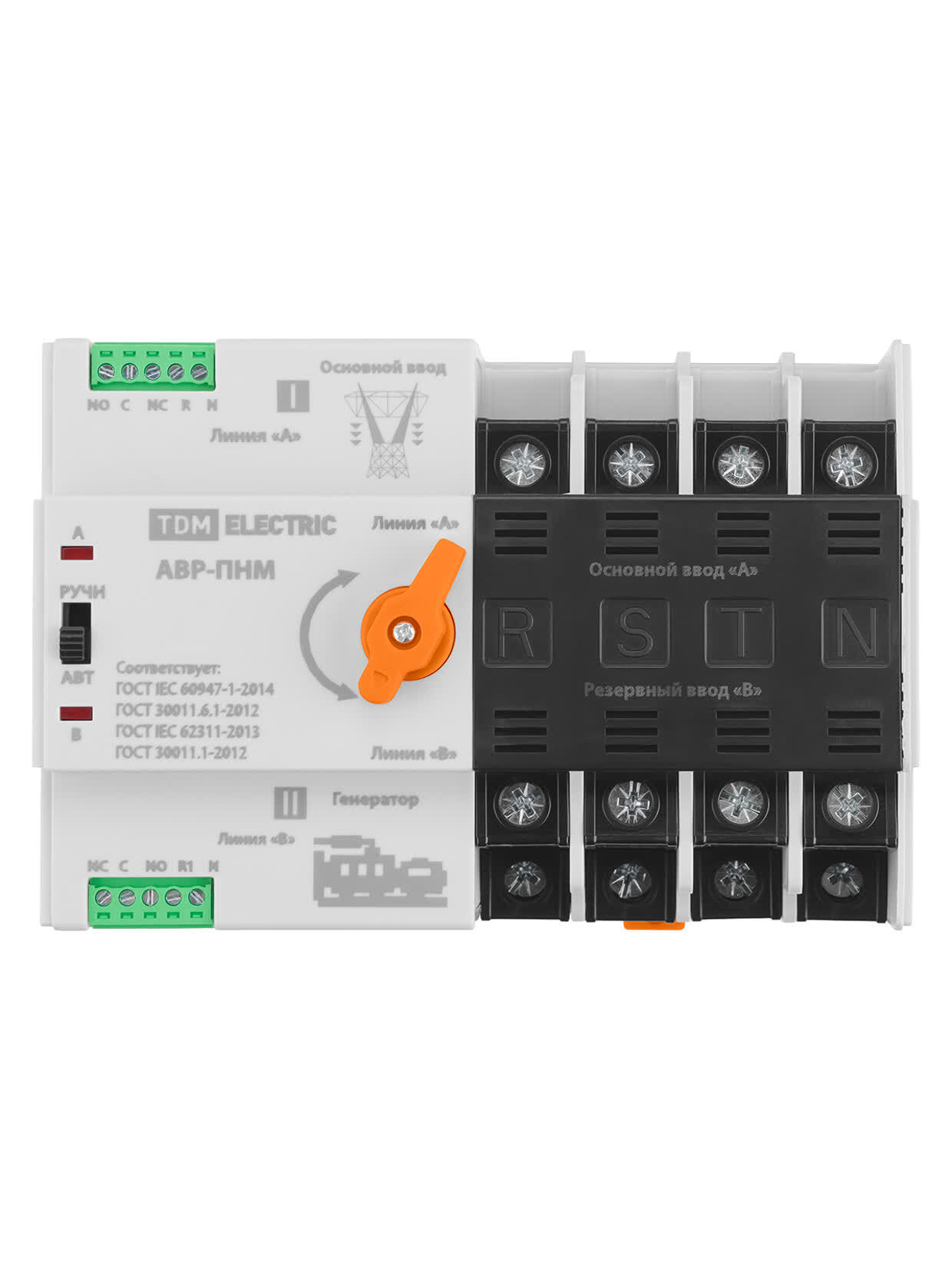

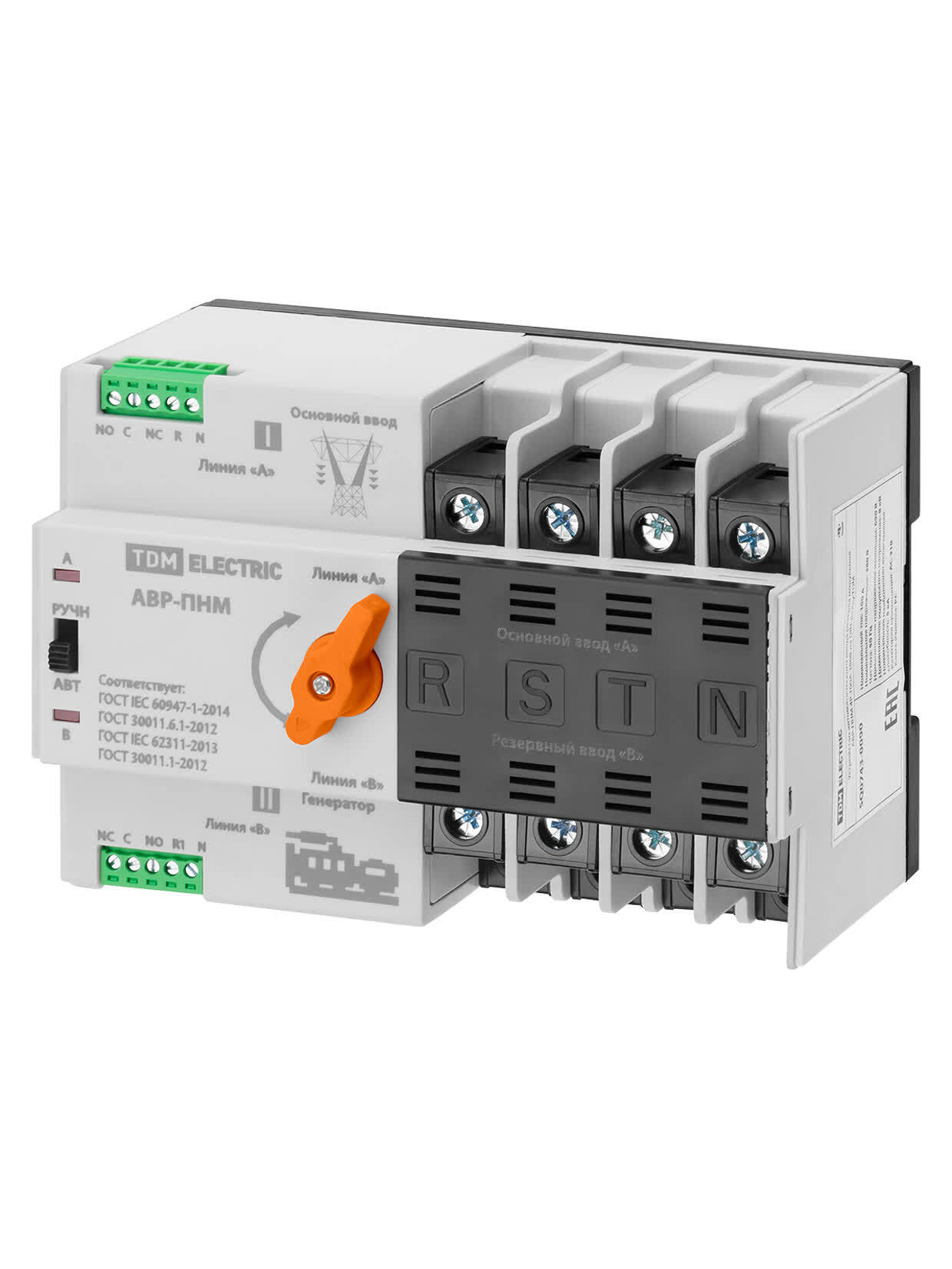

Устройство автоматического ввода резерва модульное АВР-ПНM 4P 100А 380В на DIN-рейку TDM

Назначение:

• Для автоматического или ручного переключения на резервный (аварийный) источник питания.

Применение:

• Щиты АВР.
• Объекты индивидуального жилищного строительства.
• Сельские больницы, телефонные станции и учреждения.
• Административные здания и сооружения.
• Садовые некоммерческие товарищества (СНТ).

Конструкция:

• Устройство АВР-ПНМ выполнено в виде моноблока с механизмом привода контактной группы в виде соленоида. При подаче напряжения на соленоид, стальной якорь втягивается в катушку основного или резервного соленоида. Контактная группа жестко привязана к якорю. Таким образом, в зависимости от того, какой соленоид сработал, контактная группа автоматически будет переключена на основной или резервный ввод АВР-ПНМ.

Материалы:

• Корпус и детали аппарата выполнены из пластика РА6.6, не поддерживающего горение.
• Контактная группа выполнена из высококачественной электротехнической меди покрытой оловом.
• Обмотки катушек соленоидов выполнены из медного провода. Между соленоидами расположен стальной якорь.

Преимущества:

• Время переключения с основного на резервный ввод менее 0,5 секунды.
• Наличие автоматического и ручного режима работы.
• Для запуска генератора в конструкции предусмотрен дискретный выходной сигнал («сухой контакт»).
• Установка на стандартную DIN-рейку 35 мм.
• Наличие двух винтовых клеммных колодок для подключения цепей управления основного и резервного ввода.
• Широкий ассортимент АВР - для переключения 1-фазных (2-х проводных) и 3-х фазных (3-х и 4-х проводных) цепей управления.
