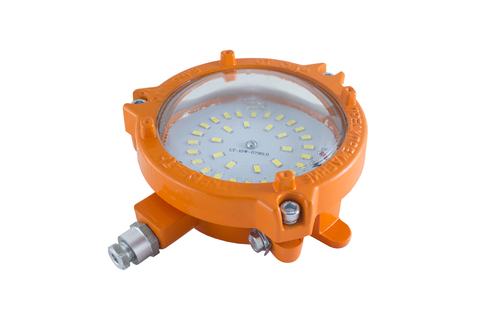

Светильник взрывозащищенный ДБП 09-20-001 УХЛ1ОМ1 (Плафон ВС) 1ExdIIBT6Gb TDM

Светильник взрывозащищенный ДБП 09-20-001 УХЛ1ОМ1 (Плафон ВС) 1ExdIIBT6Gb TDM SQ0371-0051

Назначение

Освещение взрывоопасных зон помещений и наружных установок согласно ТР ТС 012/2011 и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах: в нефтяной, нефтеперерабатывающей, газовой, химической, цементной и других отраслях промышленности, где могут возникать взрывоопасные среды.

Материалы

Корпуса светильников и распределительных коробок изготовлены из алюминиевого сплава.
Уплотнительные кольца и сальники – резина.
Термостойкие монтажные провода.
Керамический патрон с боковым вводом проводов.
Плафон из боросиликатного стекла.

Конструкция

Светильники состоят из трех элементов: ламповый узел, вводное устройство и плафон.
Вводное устройство и ламповый узел связаны между собой резьбовым взрывозащитным соединением, термостойкой изоляционной прокладкой и специальной шайбой. Камеры вводного устройства и лампового узла при сборке дополнительно стопорятся винтом.
Плафон состоит из прочного термостойкого стекла, верхнего и нижнего фланцев, представляя собой неразъемное герметизированное соединение с помощью компаунда. Плафон связан с ламповым узлом резьбовым взрывозащитным соединением. В собранном состоянии плафон фиксируется в корпусе специальным стопорным винтом.

Преимущества

Оболочка способна выдержать давление взрыва и исключить передачу взрыва в окружающую среду.
Все элементы конструкции светильников изготовлены из высококачественных современных материалов, устойчивых к коррозии.
Высокая степень защиты источника света и аппаратуры управления обеспечивают длительный срок службы светильников.

Возможна установка защитной решетки.
Различные способы установки:
- настенный (для светильников ДБП 09).
Возможность транзитного монтажа при комплектации транзитной коробкой.

Световой поток и цветовая температура

Наименование	Артикул	Мощность светового потока, лк	Цветовая температура, К	Источник света	Мощность, Вт
Индивидуальное подключение
Светильник взрывозащищенный ДСП 57МД-30-001 УХЛ1 1ExdIIВT5Gb TDM	SQ0371-0023	2700	6500	LED	30
Светильник взрывозащищенный ДСП 47Д-30-001 УХЛ1 1ExdeIIСT6Gb TDM	SQ0371-0039	2700	6500	LED	30
Светильник взрывозащищенный ДСП 03-20-001 УХЛ1 1ExdmbllCT6Gb ТDМ	SQ0371-0041	1800	6500	LED	20
Светильник взрывозащищенный ДСП 03-20-002 УХЛ1 1ExdmbllCT6Gb ТDМ	SQ0371-0043	1800	6500	LED	20
Светильник взрывозащищенный ДСП 03-2х20-001 УХЛ1 1ExdmbllCT6Gb ТDМ	SQ0371-0045	3600	6500	LED	2х20
Светильник взрывозащищенный ДСП 03-2х20-002 УХЛ1 1ExdmbllCT6Gb ТDМ	SQ0371-0047	3600	6500	LED	2х20
Светильник взрывозащищенный ДБП 09-15-001 УХЛ1OМ1 (Плафон ВС) 1ExdllBT6Gb ТDМ	SQ0371-0050	1300	6500	LED	15
Транзитное подключение
Светильник взрывозащищенный ДСП 57МД-30-101 УХЛ1 (проходной, 2 ввода, рым-болт) 1ExdIIВT6Gb TDM	SQ0371-0024	2700	6500	LED	30
Светильник взрывозащищенный ДСП 57МД-30-101 УХЛ1 (тупиковый, 1 ввод, рым-болт) 1ExdIIВT6Gb TDM	SQ0371-0061	2700	6500	LED	30
Светильник взрывозащищенный ДСП 47Д-30-101 УХЛ1 1ExdeIIСT6Gb TDM	SQ0371-0040	2700	6500	LED	30

Минимальная отгрузка, ед.	1
