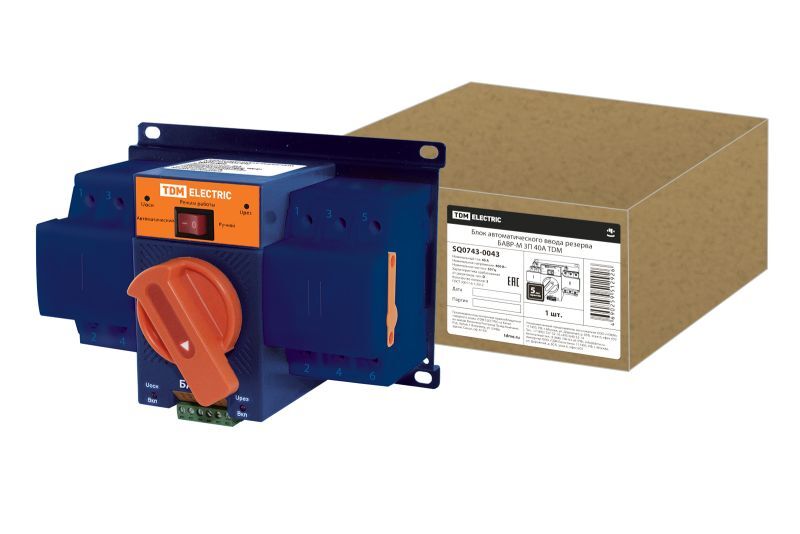

Блок автоматического ввода резерва БАВР-М 3П 40А TDM

Блок автоматического ввода резерва БАВР-М 3П 40А TDM SQ0743-0043

Назначение

• Обеспечение резервным питанием нагрузки, подключенной к системе электроснабжения, имеющей основной и резервный вводы номинальным напряжением до 380 В переменного тока частотой 50 Гц.
• Переключение устройства на резервную линию при пропадании основного питания происходит автоматически.
• Контроль питания фазы для БАВР-М 40-63 А – по первой фазе, для БАВР-М 80-100 А – по трём фазам.

Применение

• В ЖКХ.
• В частном секторе.
• Шкафы АВР.

Материалы

• Контактные элементы выполнены из высококачественной меди с защитным покрытием из олова.
• Корпус изготовлен из ABS пластика, не поддерживающего горение.
• Маркировка выполнена лазером в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.

Конструкция

• БАВР-М состоит из двух блоков автоматических выключателей и мотора редуктора между ними.
• Между блоков автоматических выключателей расположен контроллер, который управляет работой мотор-редуктора.

БАВР-М 16-63 А 2П

БАВР-М 40-63 А

БАВР-М 80-100 А

Преимущества

• Ручной и автоматический режимы работы.
• Компактная система монтажа.
• Модульная конструкция позволяет производить ревизию/замену автоматических выключателей. В БАВР-М на токи 40-63 А используются автоматические выключатели серии ВА47-29 с время-токовой характеристикой «D».
• Применение модульных автоматических выключателей с характеристикой «D» позволяет использовать БАВР-М с устройствами, имеющими большие пусковые токи.
