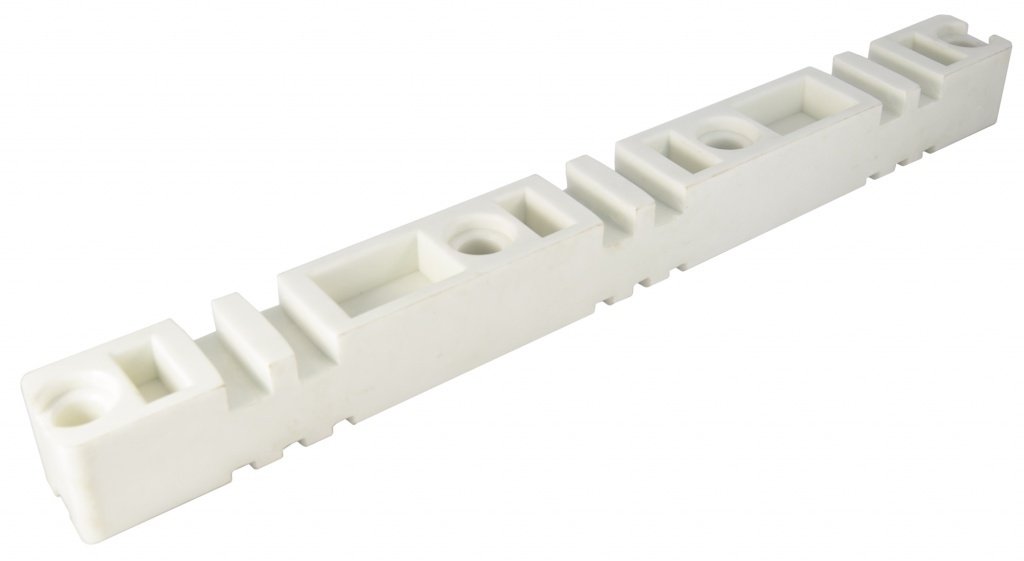

Изолятор шинный плоский ИШП для шин 5 и 10 мм 370 мм TDM

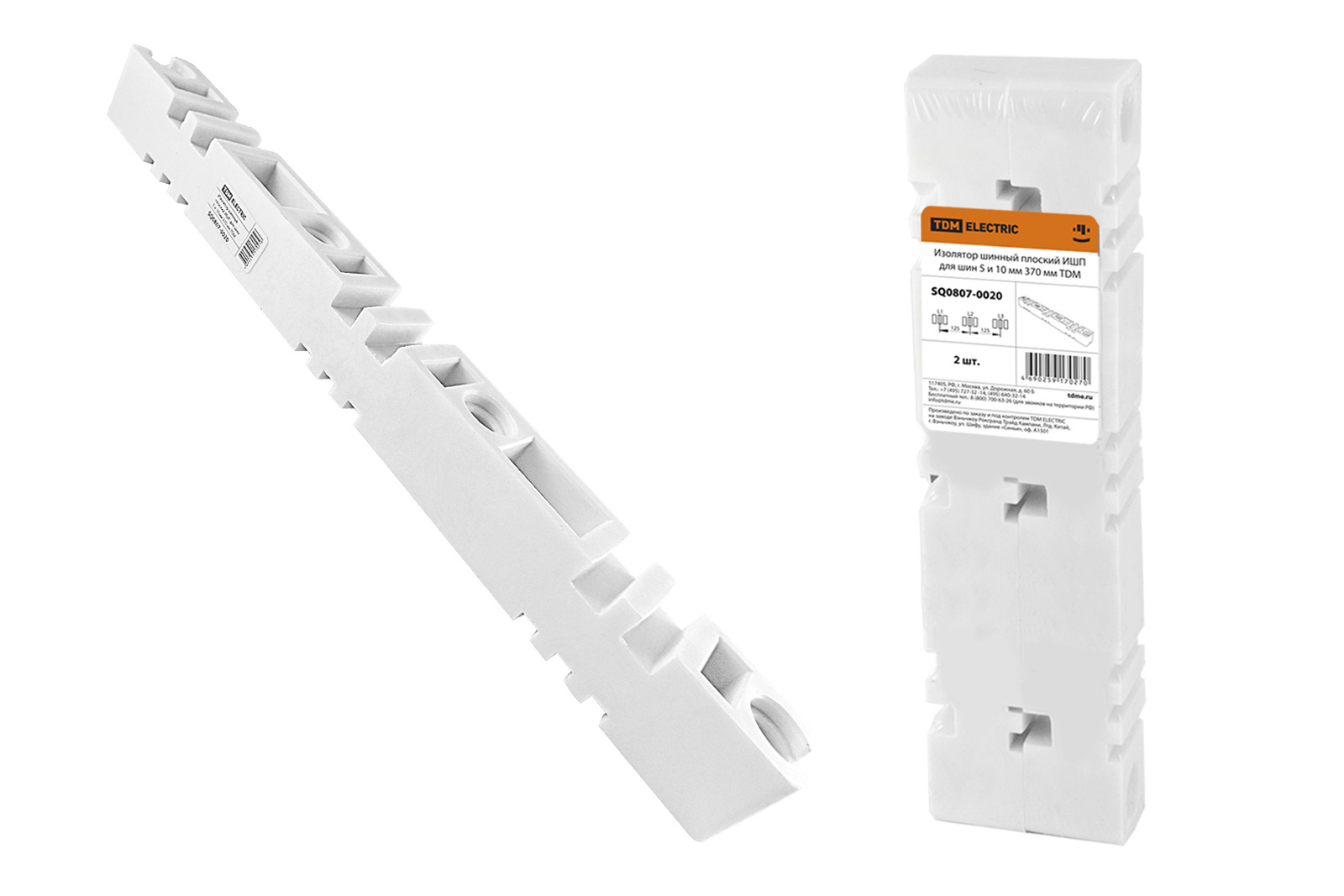

Изолятор шинный плоский ИШП для шин 5 и 10 мм 370 мм TDM SQ0807-0020

Изолятор шинный плоский ИШП для шин 5 и 10 мм 370 мм TDM SQ0807-0020

Назначение

Предназначены для крепления, фиксации и изоляции токоведущих шин в электрических шкафах и щитах с номинальным током от 250 до 4000 A.

Применение

  • Используются при сборке НКУ различного назначения.

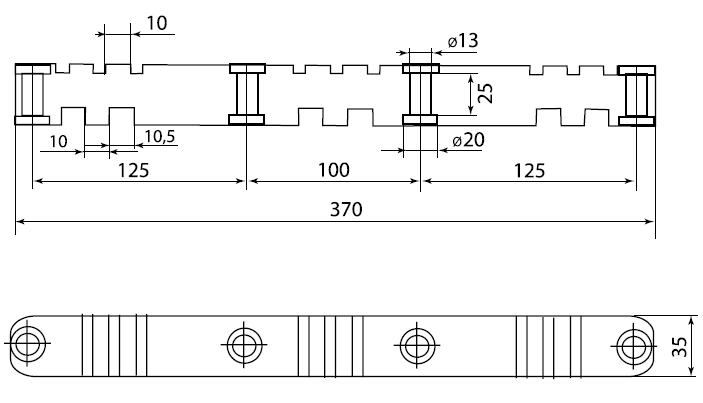

Габаритные размеры



Материалы

  • Материал изоляторов - армированный стекловолокном полиэстр.
  • Материал изоляторов соединительных шпилек – стекло-волоконная ткань, покрытая эпоксидной смолой.

Конструкция

  • В корпусе изолятора с двух сторон имеются пазы для вертикальной установки шин толщиной 5 и 10 мм.
  • Шины размещаются вертикально между парой изоляторов, которые скрепляются при помощи соединительных шпилек/болтов М12 и гаек.
  • Шины устанавливаются по шкафу минимум на двух парах изоля¬торах. Для точного подбора расстояния между парами изоляторов в зависимости от используемых шин и ожидаемых (расчетных) токов короткого замыкания рекомендуем использовать графики, приведенные ниже.
  • Для исключения возможности пробоя на соединительные шпильки рекомендуется использовать изоляторы соединительных шпилек.
  • Изолятор крепится к монтажной пластине или корпусу с помощью соединительной шпильки и гайки.

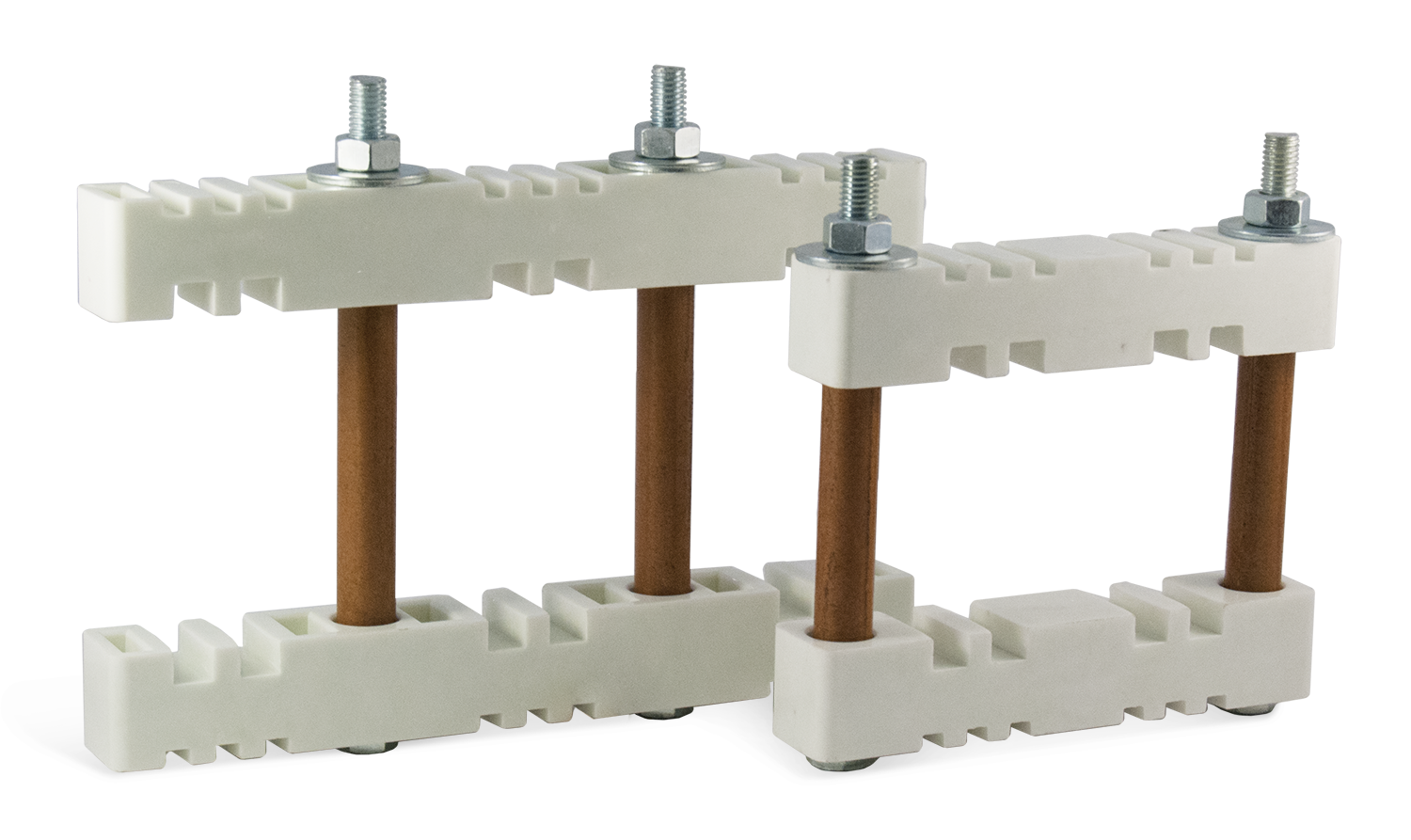

Пример сборки

График 1: Диаграмма устойчивости к короткому замыканию изолятора арт. SQ0807-0018

График 2: Диаграмма устойчивости к короткому замыканию изолятора арт. SQ0807-0019

График 3: Диаграмма устойчивости к короткому замыканию изолятора арт. SQ0807-0020

Преимущества

  • Изоляция системы шин от конструкций сборок позволяет легко организовать прокладку шинной трассы.
  • Конструкция и высокая прочность изолятора гарантируют устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания.
  • Простая конструкция изолятора позволяет осуществить быструю сборку систем медных и алюминиевых шин на токи от 250 до 4000 А.
Минимальная отгрузка, ед. 2
