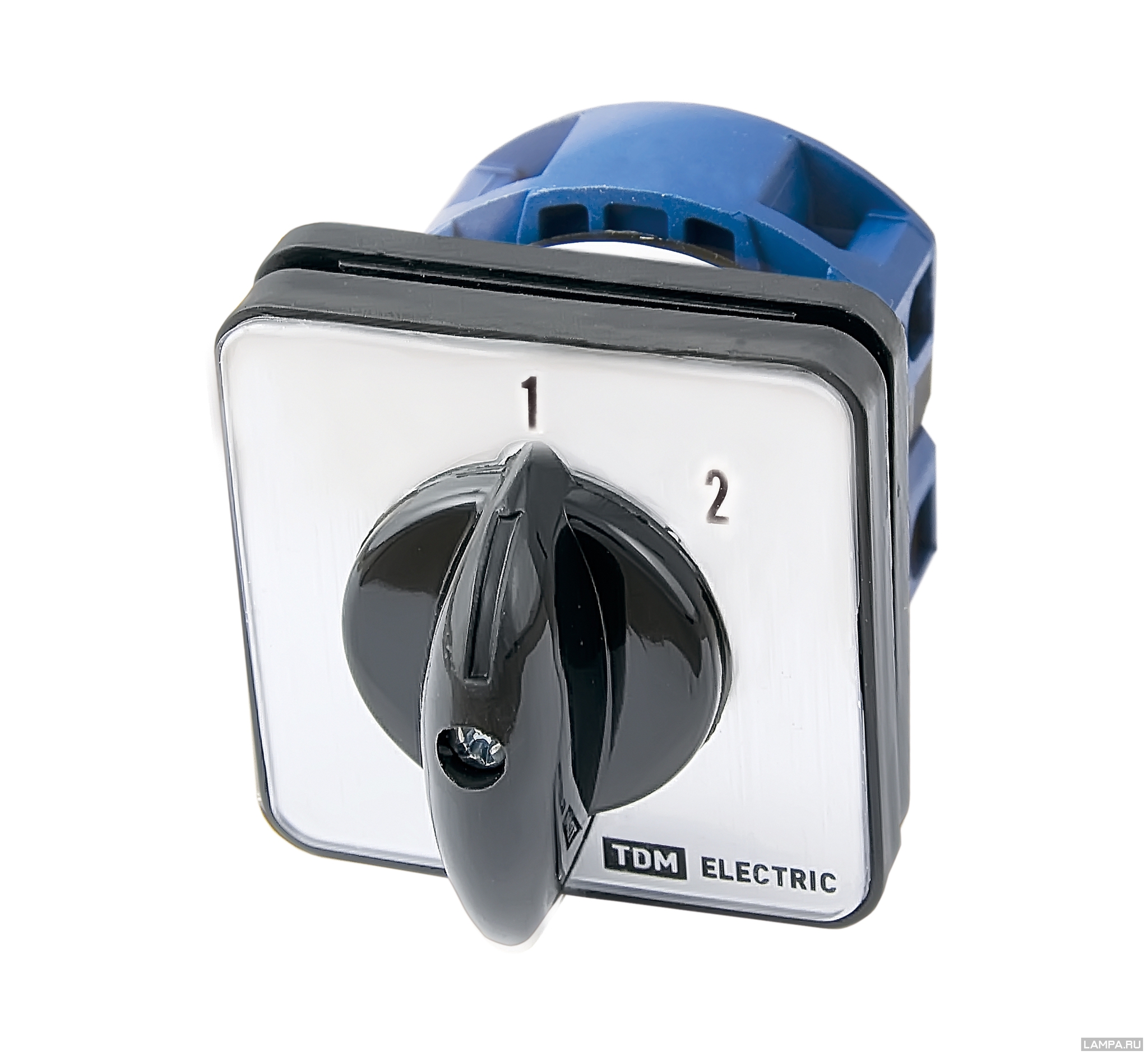

КПУ11-10/56 (1-2 3р) TDM

КПУ11-10/56 (1-2 3р) TDM SQ0715-0179

Назначение

• Для управления и коммутации электрической нагрузки, схем управления и др.

Применение

• Как коммутационный элемент в щитах постоянного и переменного токов.
• В щитах управления АВР, двигательной нагрузкой, управления освещением, аварийного выключения, управление режимами для ТП.
• Управление агрегатами и всевозможными приводами секционных выключателей, разъединителей, заземлителей на подстанциях.
• Переключение режима работы трансформатора в сварочном оборудовании.
• Управление режимами работы ТЭНов в нагревательном оборудовании.

Материалы

• Применение на контактах композита серебро-оксид кадмия позволяет использовать переключатели для прямого управления мощными электрическими нагрузками.
• Бокс переключателей КПУ изготовлен из негорючего самозатухающего пластика.

Конструкция

• Переключатель исполнения КПУ11 монтируется на переднюю панель щитка 4-мя болтами.
• Переключатель исполнения КПУ38 в защитном боксе имеет степень защиты IP54 и крепится к монтажной поверхности задней стенкой.
• Винтовые зажимы для подключения подводящих проводников обеспечивают их надежную фиксацию.
• Крепление рукоятки и передней панели к корпусу одним болтом обеспечивает их быстрый съем и быстрый монтаж переключателя на переднюю панель щитка.

Преимущества

• Из широкого ассортимента разработанных коммутационных схем сейчас в ассортименте представлены 37 наиболее ходовых схем, которые покрывают 95% потребностей рынка;
• Потребитель имеет возможность приобрести отдельно защитный бокс IP54 для переключателей и собрать самостоятельно переключатель в боксе
• В ассортименте имеются переключатели для ампермеров (1 исполнение) и для вольтметров (3 исполнения), которые позволяют при помощи однофазного измерительного прибора и данного переключателя проводить измерения токов и напряжений в трехфазных сетях
• В ассортименте есть многопозиционные переключатели «0-1-2-3» и «0-1-2-3-4», которые могут применяться для переключения нагрузки на разные режимы работы
• В ассортименте имеются КПУ с коммутационными схемами, характерными как для отечественных производителей (без перемычки между выходными контакта ми), так и для зарубежных производителей (с перемычкой между выходными контактами);
• Ценa кулачковых переключателей TDM Electric ниже аналогов других отечественных и зарубежных производителей;

Структура условного обозначения

  КПУ   XX-XX/XXXX
            1     2       3
Переключатель кулачковый универсальный
1. Тип переключателя:
    11 – Встраиваемое исполнение с передним креплением
    38 – В защитном боксе IP54
2. Номинальный ток 10, 16, 25, 40, 63 А

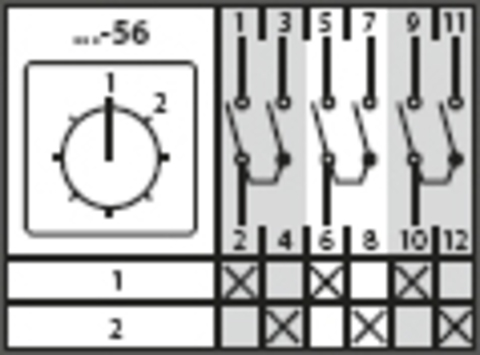

3. Схема коммутации (программа переключения).
