ЩАП-53 3ф. 100А IP54

Щит ЩАП-53 3ф. 100А IP54

Щит автоматического переключения ЩАП-53 3ф. 100А IP54

Характеристики щитов автоматического переключения ЩАП-53

  • Номинальное напряжение главной цепи: ~ 380 В
  • Номинальный ток: 100 А
  • Частота: 50 Гц
  • Номинальное напряжение цепей управления (с питанием по схеме фаза-нуль от главной цепи): ~ 220 В
  • Исполнение по виду обслуживания: одностороннее
  • Степень защиты:  IP54



Назначение щитов автоматического переключения ЩАП-53:

Щиты ЩАП  предназначены для автоматического переключения на резервное питание потребителей электроэнергии при пропадании нормального напряжения сети (исчезновение 1, 2, 3 фаз; чередование фаз; снижение напряжения более чем на 70%) и для возврата системы электроснабжения в исходное состояние при восстановлении нормального напряжения на основном вводе.

Щит ЩАП позволяет настраивать чувствительность к изменению напряжения сети в пределах 30%, а так же время задержки включения резерва до 10с.

НКУ серии ЩАП обеспечивает выполнение следующих функций:

  • постоянный контроль наличия напряжения в цепи основного источника питания
  • постоянный контроль порядка чередования фаз основного источника питания
  • обеспечение автоматического восстановления нормального питания потребителей электрической энергии путем присоединения резервного источника питания
  • обеспечение автоматического восстановления до аварийной схемы питания электроустановок потребителя после восстановления основного источника питания
  • световая индикация состояния вводов
  • защита токоприемников от токов короткого замыкания и перегрузки



Конструкция щитов автоматического переключения ЩАП-53

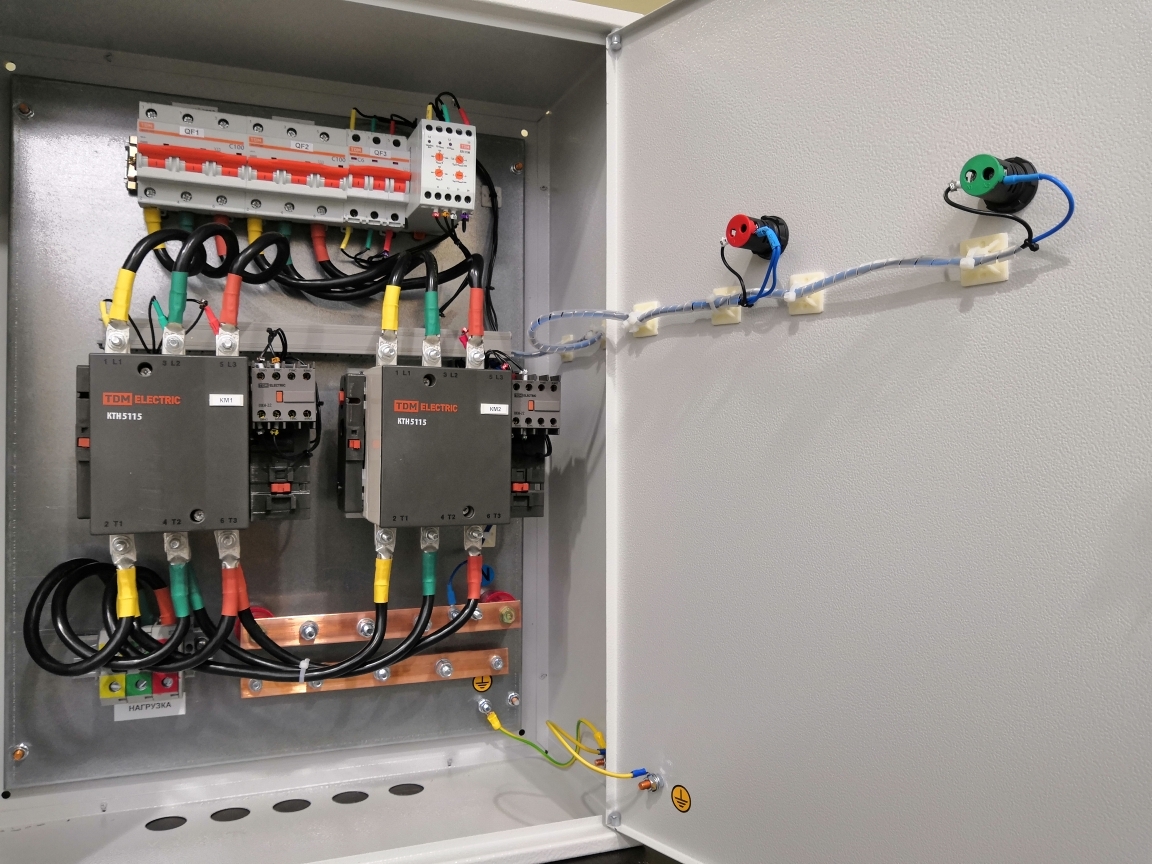

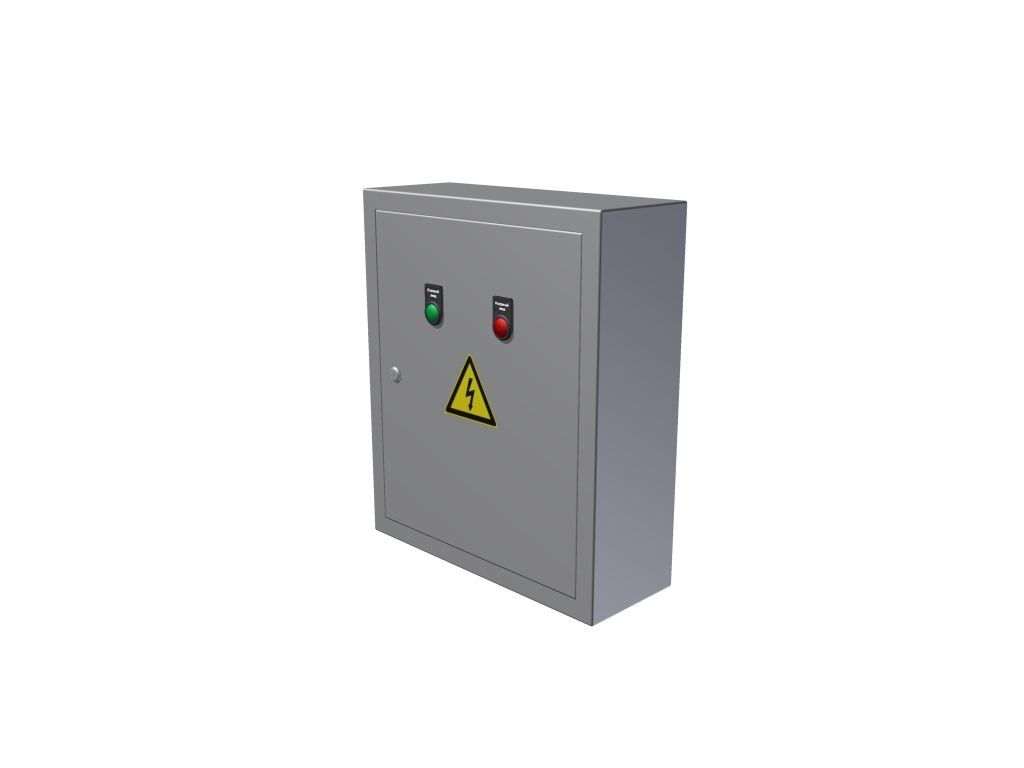

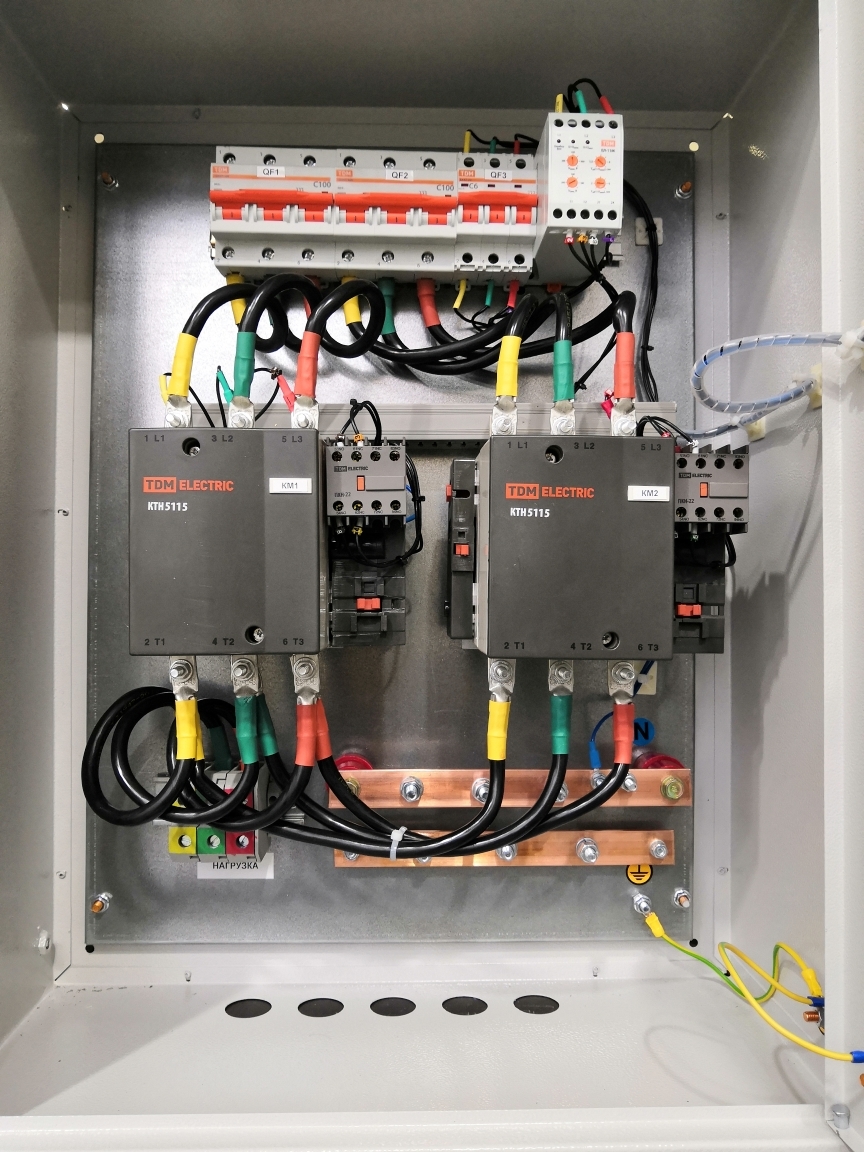

ЩАП представляет собой металлический корпус IP31 (IP54) с дверцей. Ввод кабелей осуществляется снизу. На дверцу выведена индикация работы вводов.

Номинальный ток, А 100
Степень защиты IP54
