ЩАП-33 3ф. 40А IP31

Щит автоматического переключения  ЩАП-33 3ф. 40А IP31

Характеристики щитов автоматического переключения ЩАП-33

• Номинальное напряжение главной цепи: ~ 380 В
• Номинальный ток: 40 А
• Частота: 50 Гц
• Номинальное напряжение цепей управления (с питанием по схеме фаза-нуль от главной цепи): ~ 220 В
• Исполнение по виду обслуживания: одностороннее
• Степень защиты:  IP31

Назначение щитов автоматического переключения ЩАП-33:

Щиты ЩАП  предназначены для автоматического переключения на резервное питание потребителей электроэнергии при пропадании нормального напряжения сети (исчезновение 1, 2, 3 фаз; чередование фаз; снижение напряжения более чем на 70%) и для возврата системы электроснабжения в исходное состояние при восстановлении нормального напряжения на основном вводе.

Щит ЩАП позволяет настраивать чувствительность к изменению напряжения сети в пределах 30%, а так же время задержки включения резерва до 10с.

НКУ серии ЩАП обеспечивает выполнение следующих функций:

• постоянный контроль наличия напряжения в цепи основного источника питания
• постоянный контроль порядка чередования фаз основного источника питания
• обеспечение автоматического восстановления нормального питания потребителей электрической энергии путем присоединения резервного источника питания
• обеспечение автоматического восстановления до аварийной схемы питания электроустановок потребителя после восстановления основного источника питания
• световая индикация состояния вводов
• защита токоприемников от токов короткого замыкания и перегрузки

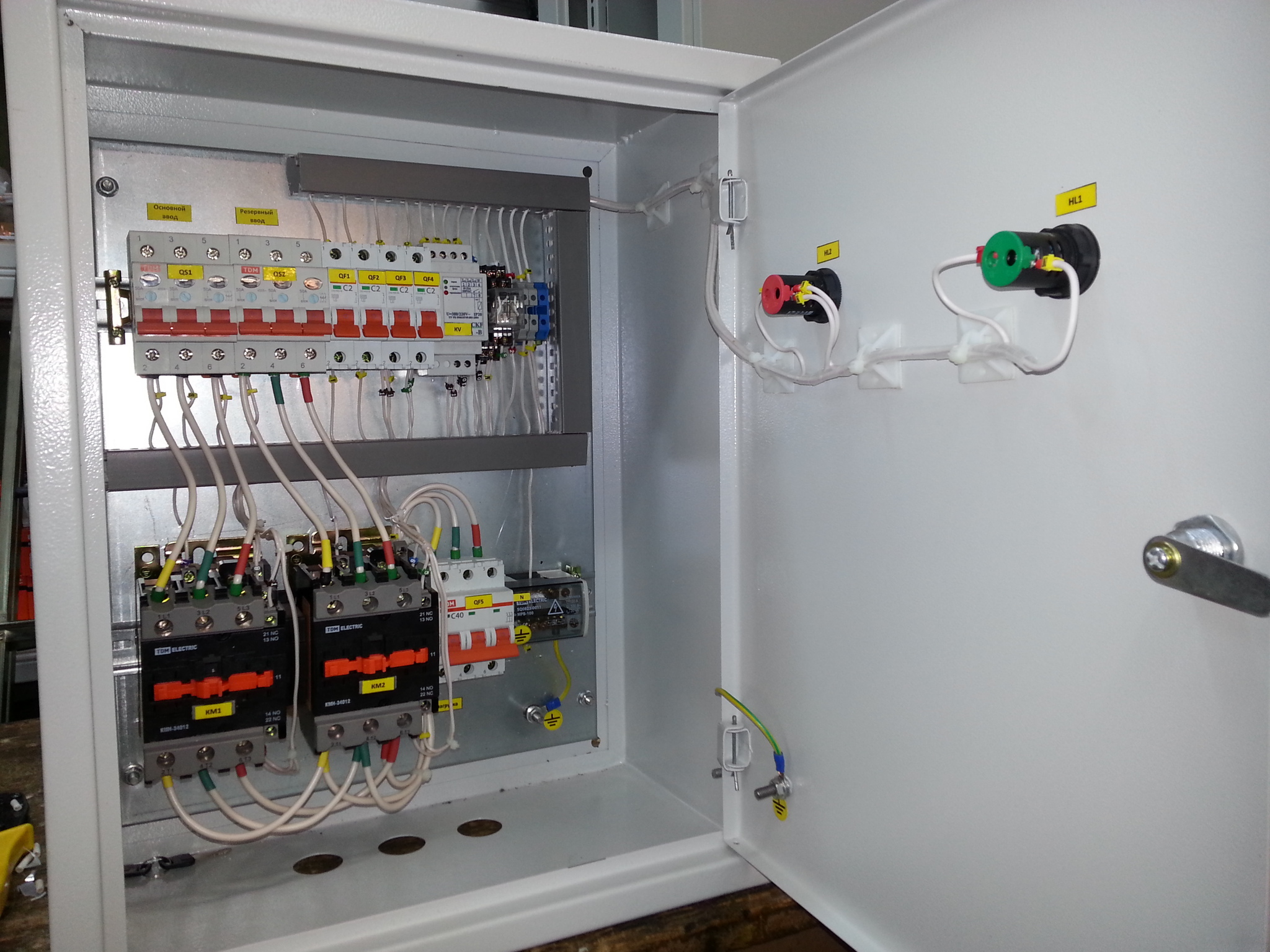

Конструкция щитов автоматического переключения ЩАП-33

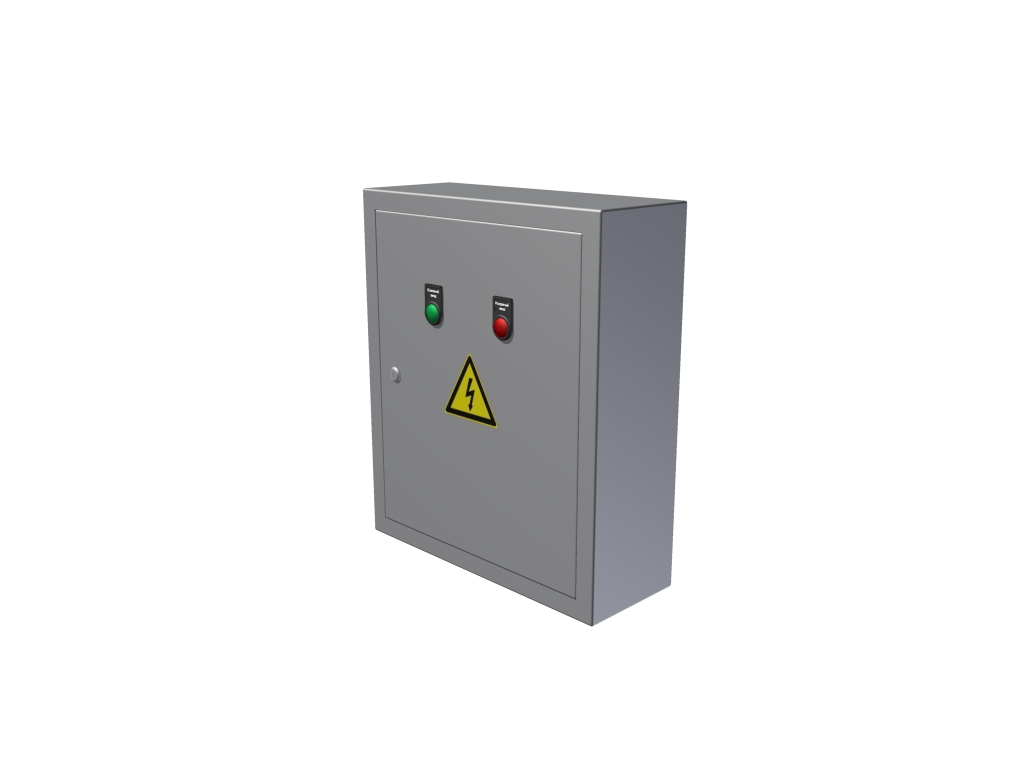

ЩАП представляет собой металлический корпус IP31 (IP54) с дверцей. Ввод кабелей осуществляется снизу. На дверцу выведена индикация работы вводов.
