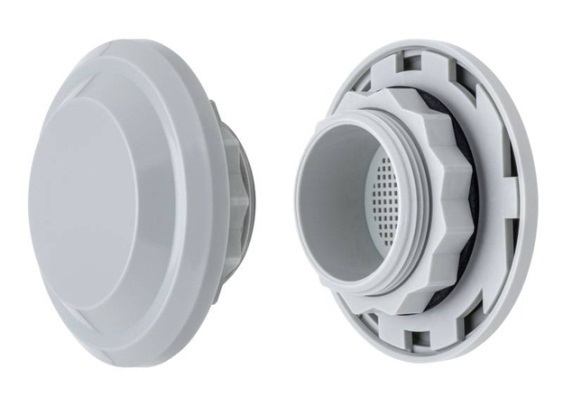

Устройство компенсации давления в шкафах УКД1 D=40 мм IP66 TDM

Назначение

• В плотно закрытых электротехнических шкафах специально разработанный элемент, позволяет регулировать изменение давления и при этом предохраняет от попадания пыли и воды. Даже при небольшом избыточном давлении водонепроницаемая мембрана дает возможность выхода находящейся в шкафу влаги. Но в противоположном направлении пропускается только воздух – влага и пыль улавливаются мембраной.

Преимущества

• Самое простое и недорогое устройство для регулировки изменения давления в шкафах с целью недопущения при разрежении или частичном вакууме втягивания через дверные уплотнения шкафа пыли и влаги.
• Отвод излишней влаги через одностороннюю мембрану.
• Простой монтаж.
• Широкий спектр рабочих температур.
• Высокая степень защиты.

Конструкция

1. Изнутри шкафа поступление воздуха осуществляется через ввод с ячеистой структурой.
2. Внутри устройства снабжены односторонней мембраной, выпускающей влагу из шкафа, но препятствующей ее проникновению в шкаф.
3. Подъемный патрубок позволяет выходить теплому воздуху с конденсатом.
4. Отводные отверстия позволяют, как отводить влагу, так и обеспечивать поступление воздуха.
5. Для герметизации соединения устройства со шкафом предусмотрен резиновый уплотнитель.
6. Прижимная гайка имеет «юбку» для закрытия отверстий в случае их больших размеров, чем предусмотрено документацией.
