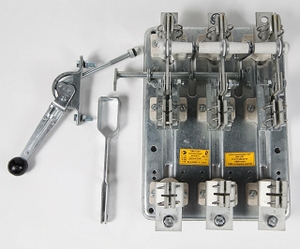

РПС-4/1Л У3 TDM (400А, левый привод, без плавких вставок)

РПС-4/1Л У3 TDM (400А, левый привод, без плавких вставок) SQ0730-0030

Назначение

Предназначены для нечастых (не более 6 в час) неавтоматических коммутаций электрических цепей переменного тока частотой 50Гц, напряжением 400В

Применение

Вводно-распределительные устройства общественных и промышленных зданий, шкафы и пункты распределительные, трансформаторные подстанции, ящики управления.

Материалы

• Несущая панель и элементы органов управления выполнены из оцинкованной стали
• Токоведущие части выполнены из оловенированной электротехнической меди
• Изолирующие элементы выполнены из керамики.

Преимущества

• Простота и надежность конструкции
• Удобство монтажа
• Широкий выбор типоисполнений по номинальному току

Конструкция

• Основными частями рубильников являются ножи, контактные и осевые стойки, смонтированные на общей плите.
• Контактная система ножевого типа с видимым разрывом цепи
• Включенное и отключенное положение аппарата указывается положением рукоятки привода
• В рубильниках серии РП используются плавкие вставки предохранителей серий ППНН, ППН, ПН2.
• Возможность изменения расстояния между губками оснований для различных типов плавких вставок..
• Конструкция контактных выводов обеспечивает присоединение медных и алюминиевых проводников и кабелей, оконцованных кабельными наконечниками, и шин с помощью резьбовых соединений.
• Все резьбовые соединения рубильников предохранены от самоотвинчивания..

Условия эксплуатации

• Рабочее положение рубильников при эксплуатации вертикальное, отклонение в любую сторону не более 5 С
• Рубильники с боковым (смещенным) приводом допускается устанавливать горизонтально
• Температура окружающей среды от -45 до +40 С
• Высота над уровнем моря не более 2000м
• Относительная влажность воздуха не более 50% при +40 С или 90% при 20 С
