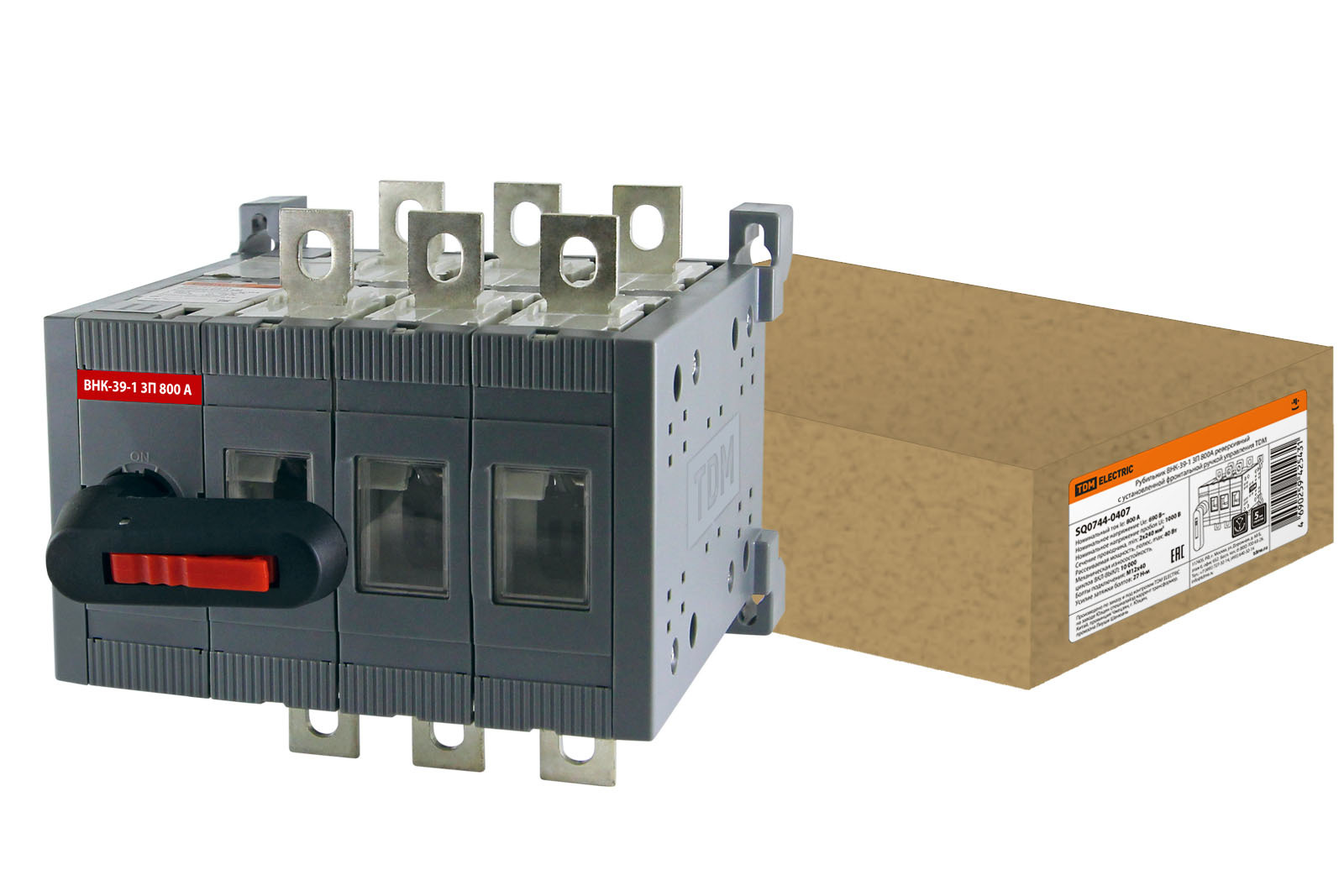

Рубильник ВНК-39-1 3П 800А реверсивный с установленной фронтальной ручкой управления TDM

Рубильник ВНК-39-1 3П 800А реверсивный с установленной фронтальной ручкой управления TDM SQ0744-0407

Назначение

Неавтоматическая коммутация силовых электрических цепей с номинальным напряжением до 690 В переменного тока и до 440 В постоянного тока в устройствах распределения электрической энергии.
Использование в щитах АВР.
Соответствует ГОСТ Р 50030.3-2012 (МЭК 60947-3:2008).

Рубильник состоит из полюсных блоков и блока управления, стянутых винтами и сообщающихся между собой при помощи зубчатых шестерней.

Основными узлами полюсного блока являются: неподвижные контакты, дугогасительные камеры и блок подвижных контактов с зубчатой шестерней. В верхней и нижней части полюсного блока установлены неподвижные ножевые контакты и компактные дугогасительные камеры. В центральной части находится блок подвижных контактов, с одной стороны которого находится шестерня, а с другой – приемная часть для шестерни соседнего полюсного блока. Подвижные контакты расположены по центру блока.

Переключение реверсивного рубильника ВНК производится с помощью фронтальной рукоятки, устанавливаемой либо непосредственно на аппарат, либо на дверцу шкафа при помощи переходника.

Реверсивное переключение источника питания под нагрузкой.
Возможность переключения нагрузки на резервную линию с разрывом питания (I-O-II).
Специальная форма корпуса для дополнительного охлаждения контактной группы.
Технологическое окошко для наблюдения за положением ножевых контактов.
Скорость срабатывания механизма не зависит от скорости движения руки оператора (компенсируется пружинами механизма мгновенного действия). Этим обеспечивается мгновенное и одновременное замыкание контактов всех полюсов.
Возможность блокировки рукоятки рубильника для предотвращений несанкционированных включений.
Исполнения c выносной и установленной фронтальной рукояткой.
Широкий диапазон рабочих токов Ie (160–800 А).
