ЩМП-5.3.15 IP66 (500х300х150) TDM

ЩМП-5.3.15 IP66 (500х300х150) TDM SQ0905-1007

Условное обозначение

ЩМП – щит с монтажной панелью
1 – габарит корпуса (ВхШ)
0 – глубина корпуса (Г):

• 0 – 220 мм;
• 1 – 150 мм.

IP66 — степень защиты (если не указано, то IP31)
(400х310х220) — расшифровка габаритов (ВхШхГ)

Назначение

Для сборки электрощитов самого разнообразного назначения (щитов автоматики и управления, силовых щитов, пунктов распределения и т. д.

Применение

• Объекты строительства;
• Объекты промышленности и инфраструктуры.

Материалы

• Корпус – сертифицированная российская сталь (ГОСТ);
• Покрытие корпуса – текстурированный полиэстеровый порошок.

Преимущества

• Повышенная стойкость к коррозии;
• Большой набор аксессуаров в комплекте;
• Специальное наружное покрытие (RAL 7032) (для IP66);
• Степнь защиты IP66.

Конструкция

• Металл 1,2 мм;
• Полностью проваренные швы (для IP66);
• Кронштейны для крепления на стену (в комплекте) (для IP66);
• Двухкомпонентный полиуретановый уплотнитель (для IP66);
• Усиленные оцинкованные петли;
• Оцинкованная монтажная панель 1,2 мм;
• Элемент заземления монтажной панели;
• Возможность нарезать резьбу (кроме ЩМП-16-X.X.X и 18-X.X.X).

Комплектация

• Сальники для ввода кабеля (для IP66);
• Кронштейны для крепления к стене (для IP66);
• Знаки электробезопасности;
• Шайбы с резиновым уплотнителем и набор метизов (для IP66);
• Заземляющий проводник.

Дополнительное оборудование

• Шины нулевые и соединительные;
• Изоляторы для нулевых шин;
• Сальники ввода-вывода;
• Комплект для монтажа к столбу;

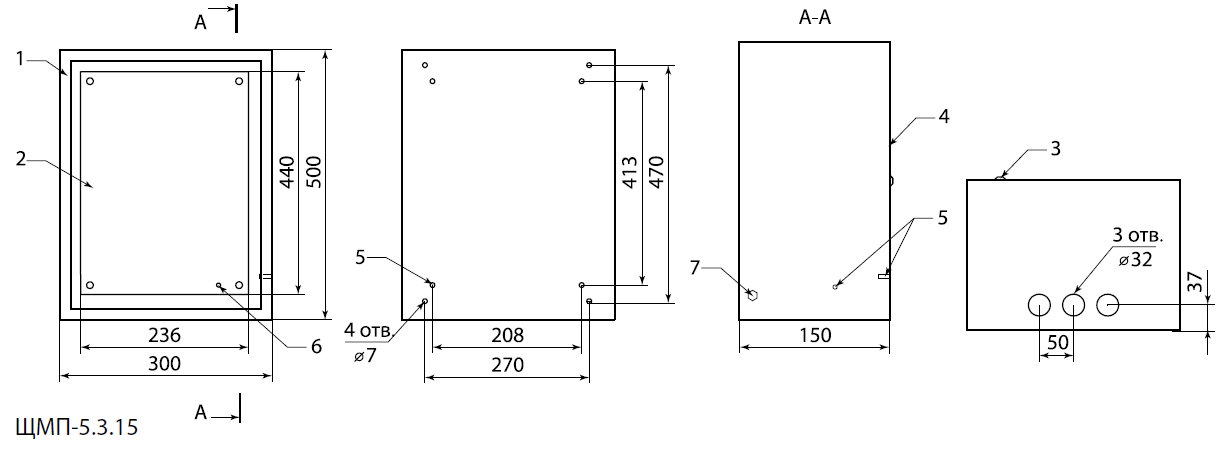

Габаритные размеры (мм)
