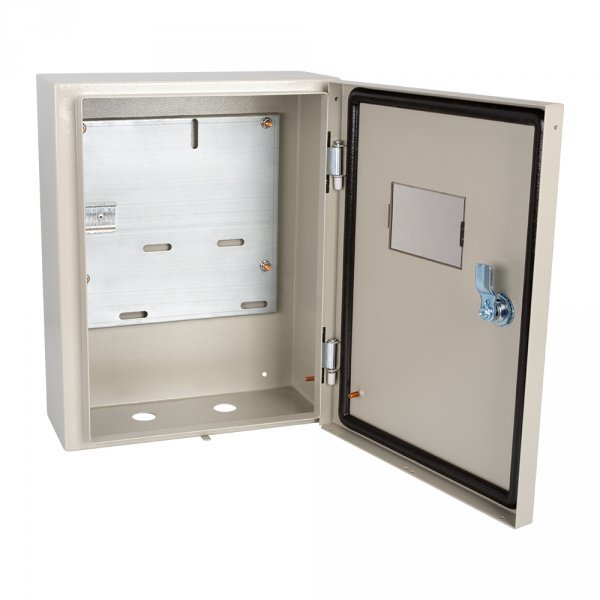

ЩУ-3ф/1-0-3 IP66 (395х310х165) TDM

ЩУ-3ф/1-0-3 IP66 (395х310х165) TDM SQ0905-0096

Условное обозначение

Щ У-1ф/2-0-3

• Щ – щит
• У – учетный
• 1ф – фазность счетчика (1ф или 3ф)
• 2 – количество устанавливаемых счетчиков (1 или 2)
• 1 – количество дверей (0 — одна, 1 — двойная дверь)
• 3 – макс. кол-во модулей (3, 6, 12)

Назначение

• Для приема и учёта электрической энергии напряжением 380/220В 1 и 3-х фазного тока частотой 50 Гц;
• Для защиты отходящих линий при перегрузках и коротких замыканиях.

Применение

• В коттеджных поселках;
• В жилых домах и застройках сельской местности;
• В гаражных кооперативах.

Материалы

• Корпус – сертифицированная российская сталь (ГОСТ);
• Покрытие корпуса – текстурированный полиэстеровый порошок.

Преимущества

• Повышенная стойкость к коррозии;
• Модификации для 1ф и 3ф счётчиков;
• Большой набор аксессуаров в комплекте;
• Специальное наружное покрытие (RAL 7032);
• Степнь защиты увеличена до IP66.

Конструкция

• Металл 1,2 мм;
• Полностью проваренные швы;
• Кронштейны для крепления на стену (в комплекте);
• Двухкомпонентный полиуретановый уплотнитель;
• Усиленные петли с оцинкованным шплинтом;
• Заземляющий проводник дверцы (установлен в щите).

Комплектация

• Сальники для ввода кабеля;
• Кронштейны для крепления к стене;
• Знаки электробезопасности;
• Шайбы с резиновым уплотнителем и набор метизов.

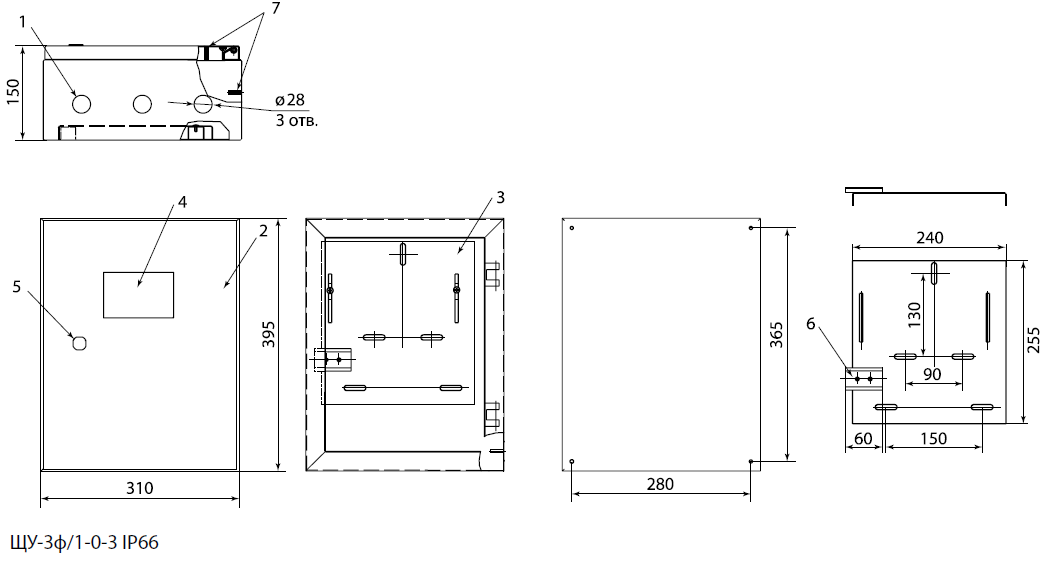

Габаритные размеры (мм)
